Logiciel de calcul de ressorts de torsion selon EN 13906-3

(C) Copyright 1990-2018 by HEXAGON Software, Berlin


Calcul de ressorts de torsion selon EN 13906-3

FED3+ propose deux méthodes de calcul des ressorts de torsion cylindriques:

Les valeurs connues des matériaux les plus importants (résistance à la dilatation, résistance à la flexion, module d'élasticité, module E, densité) sont recherchés par FED3+ dans la banque de données intégrée. Cela vous évitera de retourner dans les tableaux et de lire les courbes caractéristiques. Le logiciel calcule également les tolérances pour les diamètres des fil de fer selon EN 10218 et DIN 2077 ainsi que les limites autorisées pour les diamètres de spires, les moments de torsion, l'angle de torsion, la longueur de torsion, l'angle et le radian de pliage selon DIN 2194. Les torsions peuvent être encastrées fermement ou bien butées, tangentielles ou bien pliées.

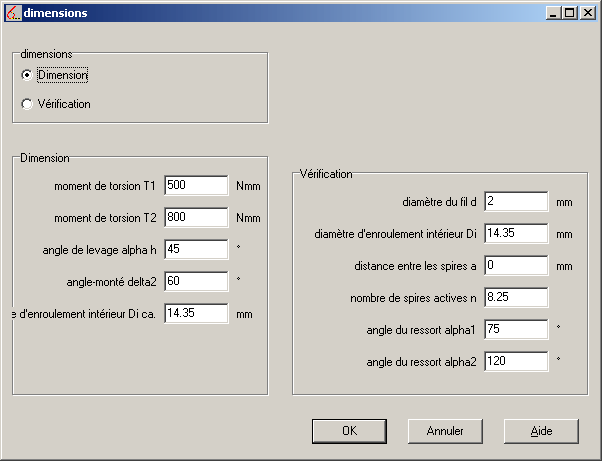

Entrée de données en ligne

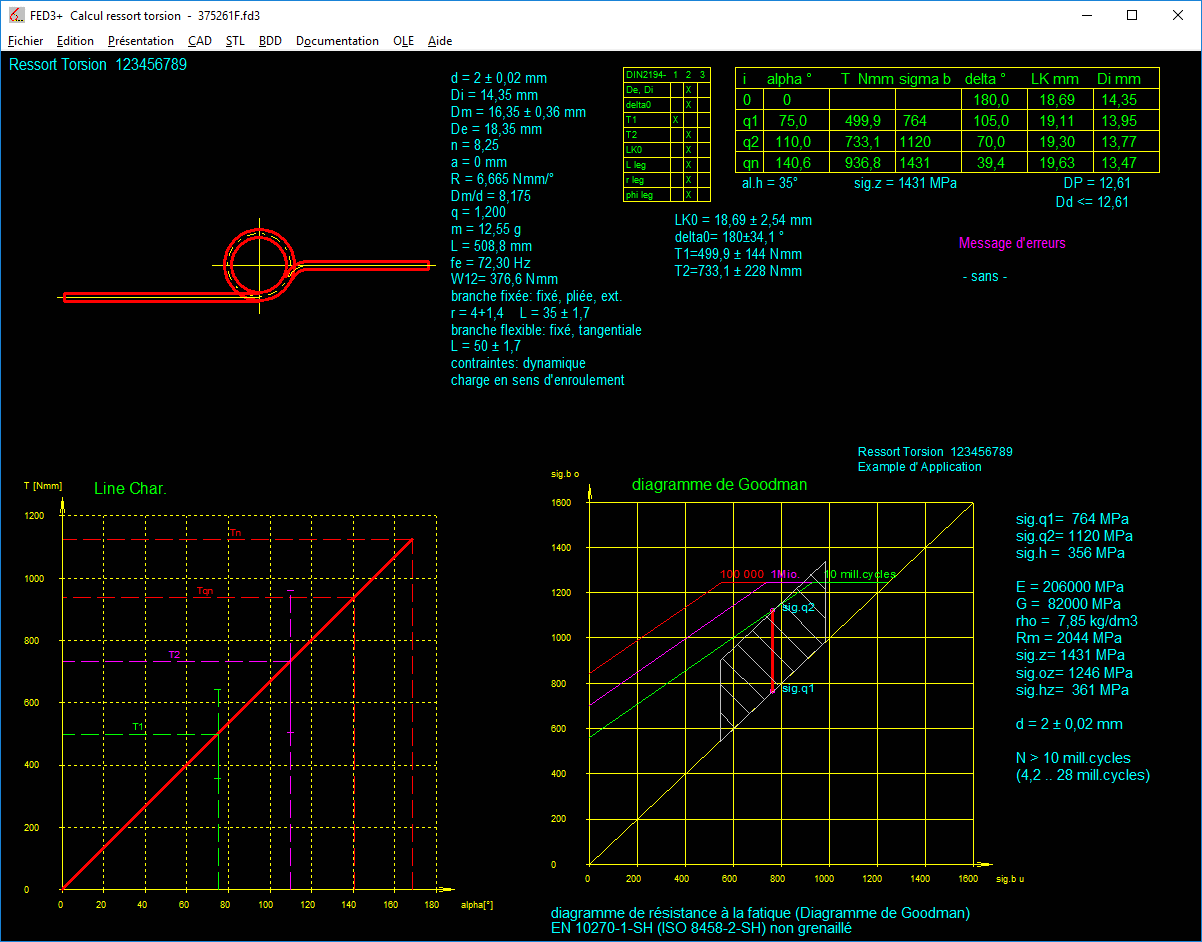

Lors de l'entrée de données en ligne, vous avez les données et les résultats les plus importants qui s'affichent clairement sur l'écran avec d'éventuels mises en garde et messages d'erreurs. Une vérification est faite très rapidement après chaque nouvelle donnée entrée. C'est pour cela qu'il est très simple d'essayer différentes variantes ou de faire une analyse de tolérance.

Edition

Les valeurs entrées et les résultats de calculs peuvent être imprimés sur 3 pages. Tous les moments de torsion sont calculés, avec leurs angles de torsion, tensions, mesures avec tolérances, travail du ressort, longueur du fil de fer etc. Lorsque les tensions, positions de ressort, limites de domaines DIN sont dépassés, des avertissements et des textes d'erreurs apparaissent.

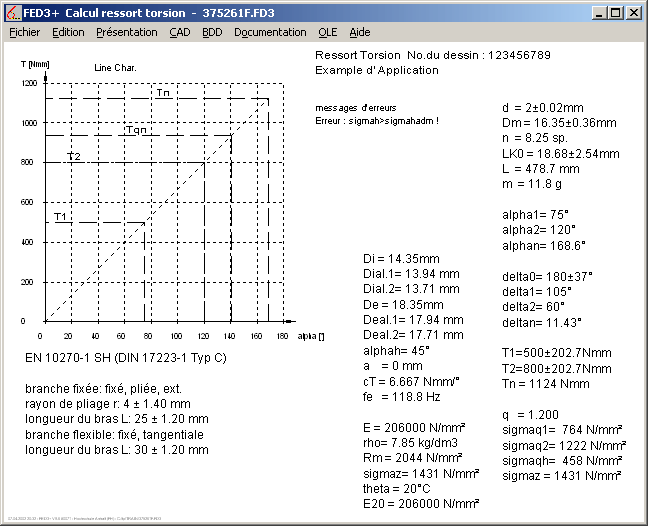

Diagramme

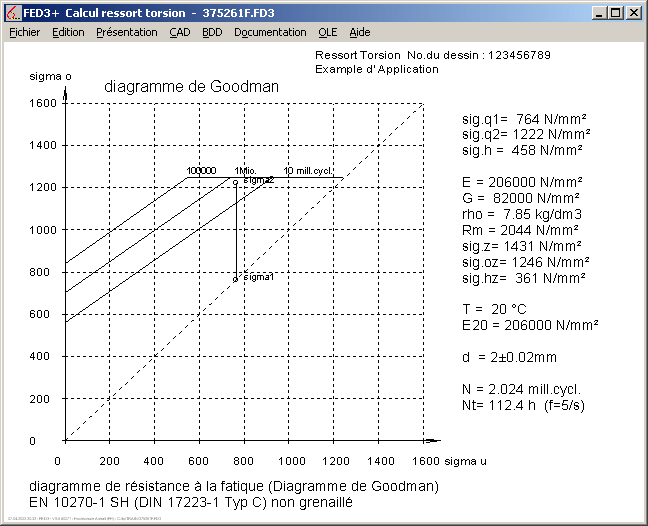

La courbe caractéristique du resort peut être représentée graphiquement avec les données suivantes: angle de torsion, moment de torsion. Lors d'une charge dynamique, il est possible de déterminer, à partir du diagramme de Goodman, la fiabilité contre la rupture par fatigue et la durée de vie présumée. Chaque graphique peut être imprimé sur une imprimante laser, à encre ou à aiguillesou bien être pris en charge par les jonctions DXF et IGES vers le CAD et DTP.

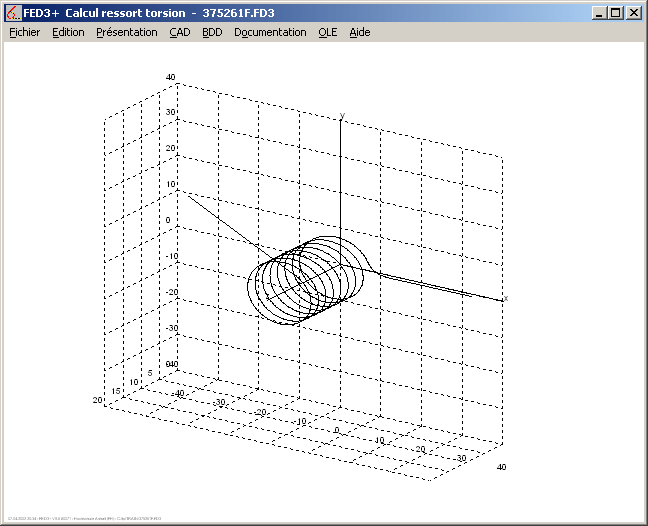

Dessin de ressort

Un dessin de ressort à l'échelle pour des angles de ressorts quelconques peut être représenté graphiquement à l'écran, ou bien être pris en charge par le CAD.

Dessin d'exécution avec FED3+

La version FED3+ contient toutes les possibilités de FED3. Vous pouvez en plus, dans ce logiciel, faire un dessin d'exécution complet qui peut être pris en charge par le CAD ou notre logiciel DXFPLOT vers une table à dessiner ou tout simplement imprimé.

Jonction CAD

La copulation de FED3+ est possible par la jonction DXF ou IGES avec les systèmes CAD et Desktop-Publishing.

Interface utilisateur

FED3+ propose une utilisation agréable qui permet même à un utilisateur peut expérimenté de s'y retrouver. Un texte ou une image d'aide peut s'afficher à tout moment sur simple demande. Dans le démo mode, un exemple est automatiquement calculé.

Equipement logiciel et matériel

FED3+ est une version 32bits ou 64bits pour Windows 7, Windows 8, Windows 10.

Totalité de livraison

Garantie

HEXAGON garantie pendant 12 mois que le logiciel remplit ses fonctions. Nos clients sont régulièrment informés des différents changements apportés aux logiciels. De nouvelles versions peuvent être achetées à bon prix.



Télécharger la version de démonstration FED3+ pour Windows 7/8/10 (738 kB)
