Calcolo Molle HEXAGON

Calcolo di Molle a Compressione, Trazione, Torsione e Tazza

(C) Copyright 1988-2018 by HEXAGON Software, Berlin, Kirchheim


Calcolo di Molle

Il programma HEXAGON per la progettazione e calcolo molle offre differenti opzioni per il dimensionamento molle: durante la fase di progetto potete inserire i carichi e lo spazio disponibile per l'installazione molla, il programma calcoler  la molla richiesta; il ricalcolo comprende la determinazione dei carichi e della resistenza a fatica di una molla esistente. Se la sollecitazione tollerabile viene oltrepassata, il programma avverte tramite messaggi di allarme o errore.

Output grafico e interfaccia CAD

Oltre alla capacit  di stampare un riepilogo del calcolo, il programma offre la possibilit  di avere sotto forma grafica la curva caratteristica molla, il carico, la sollecitazione, il disegno della molla stessa. E' possibile stampare tali grafici. Tutti i grafici e disegni possono essere importati in programmi CAD o elaborazione testi, sotto forma di files DXF o IGES.

Database materiali

I moduli di elasticit , di Young e la sollecitazione di taglio permissibile, fattori del diametro filo, sono resi disponibili dal programma per i principali fili per molle.

Disegno Molle

E' possibile visualizzare la molla calcolata in una qualunque delle lunghezze di lavoro compresa tra Lc e L0, oppure importare il tutto in un programma CAD sotto forma di files DXF o IGES.

Disegno di Produzione

FED1+, FED2+, FED3+, FED5 e FED6 generano automaticamente un disegno a norme EN, il quale pu¢ essere stampato direttamente usando il programma DXFPLOT o importato in applicazioni CAD sotto forma di files DXF o IGES.

Animazione

L'animazione permette di visualizzare sullo schermo il movimento della molla fra due lunghezze di lavoro.

Gestione Archivi

Tutti i calcoli possono essere salvati a caricati da files. FED1+ e FED2+ contengono inoltre un database molle che pu¢ essere consultato e letto secondo differenti criteri.

Sistema Aiuto

E' disponibile un testo di aiuto in ogni momento, mediante l' HEXAGON Help System. All'apparire di allarmi e messaggi di errore, e' possibile richiamare un testo di aiuto che informa sulle condizioni di errore e suggerisce adeguate misure correttive.

FED1/FED1+


Download FED1 Demo (761 kB)

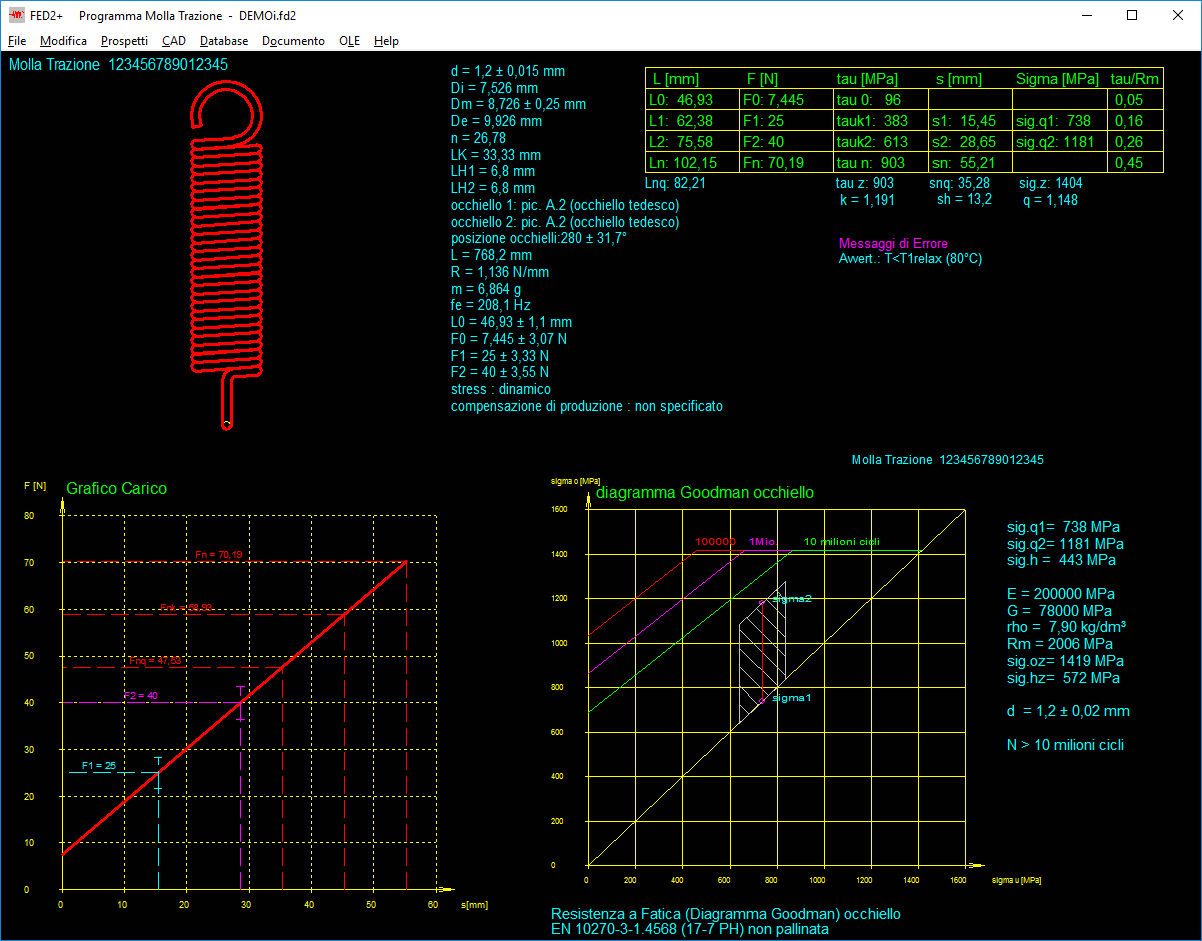

FED2/FED2+

  • Progettazione e ricalcolo molle a trazione in accordo alla norma EN 13906-2
  • Stampa del risultato, estratto, curva caratteristica molla, diagramma di Goodman, grafico temperatura, output veloce.
  • Disegno di produzione secondo norma DIN/EN
  • Disegno della molla in una qualunque delle lunghezze di lavoro
  • FED2+ include inoltre un database molle, calcolo costi ed animazione molla.


    Download FED2 Demo (747 kB)

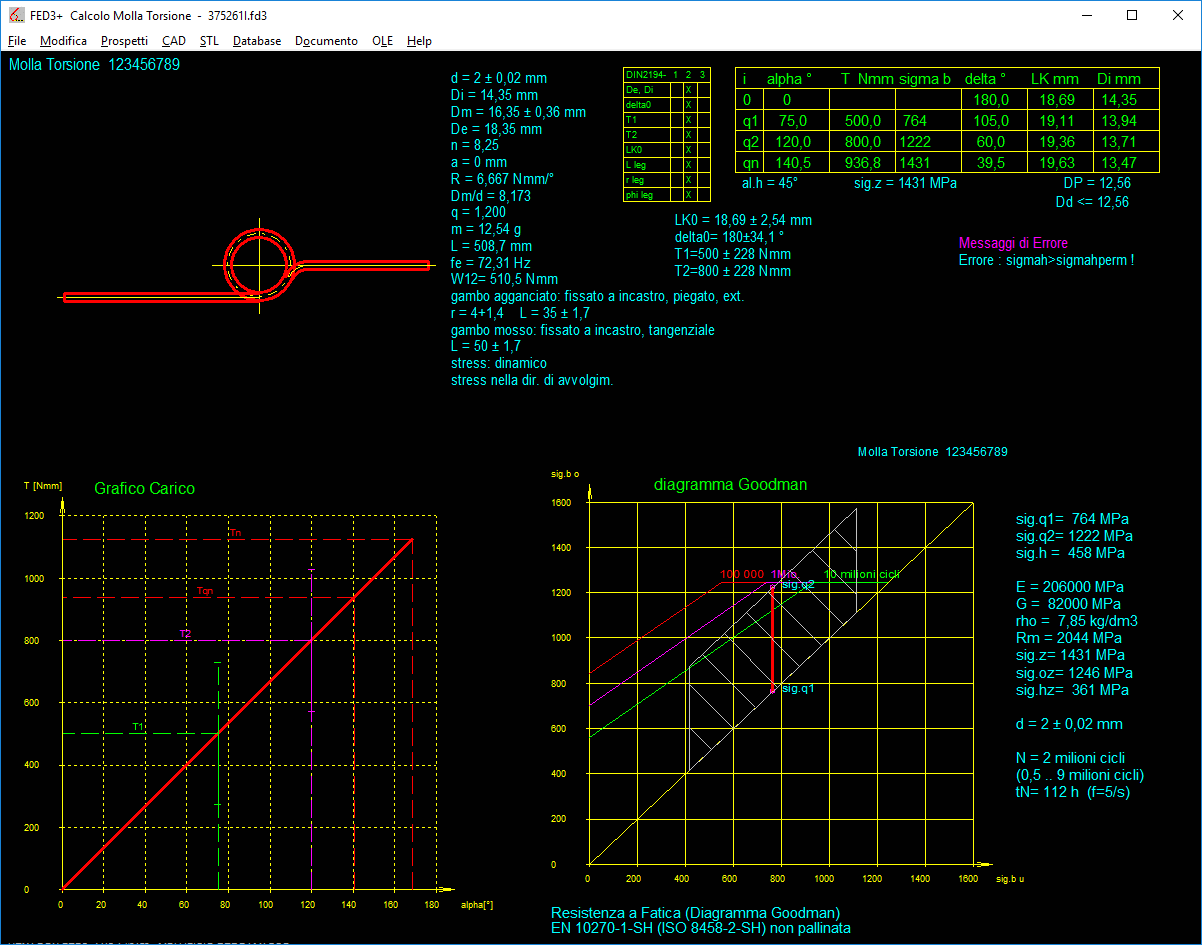

    FED3/FED3+


    Download FED3+ Demo (734 kB)

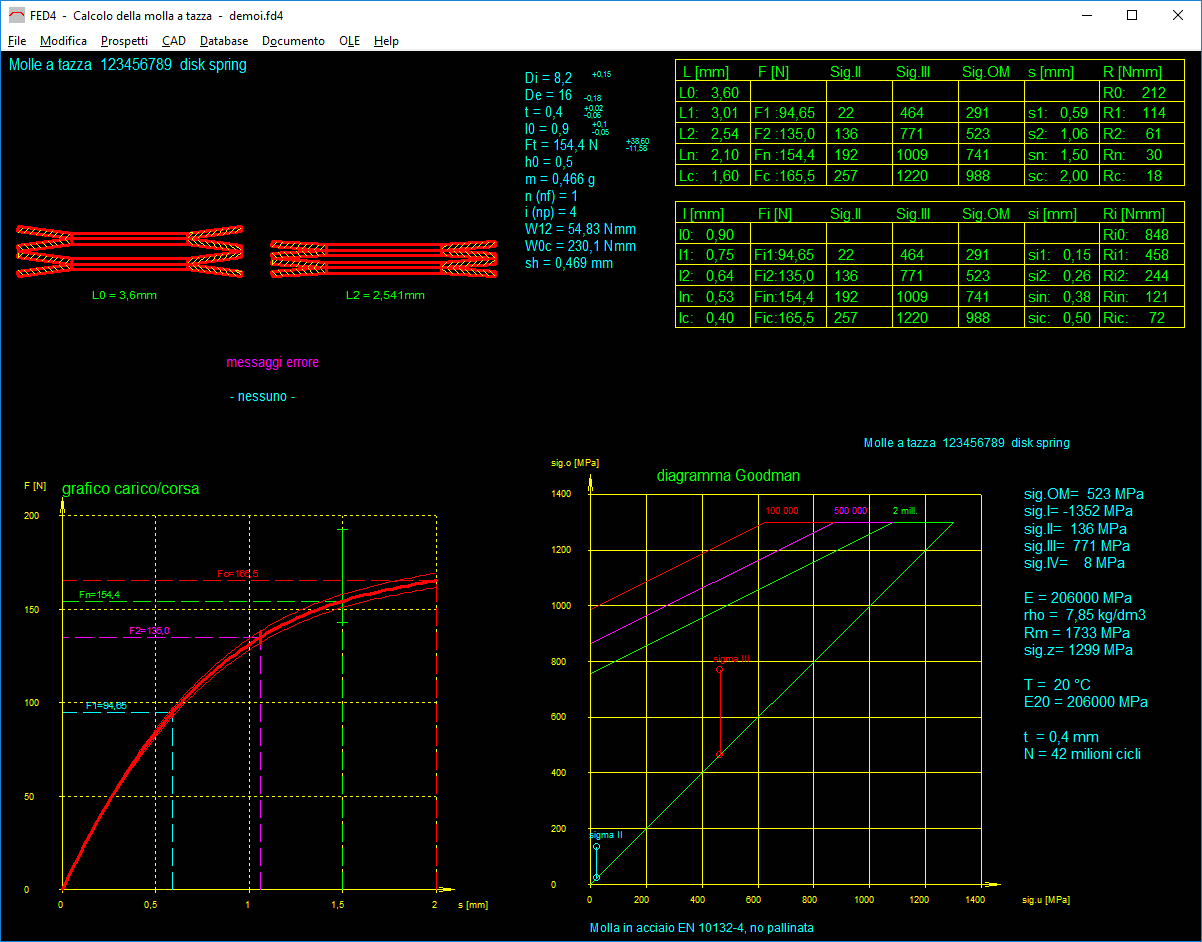

    FED4

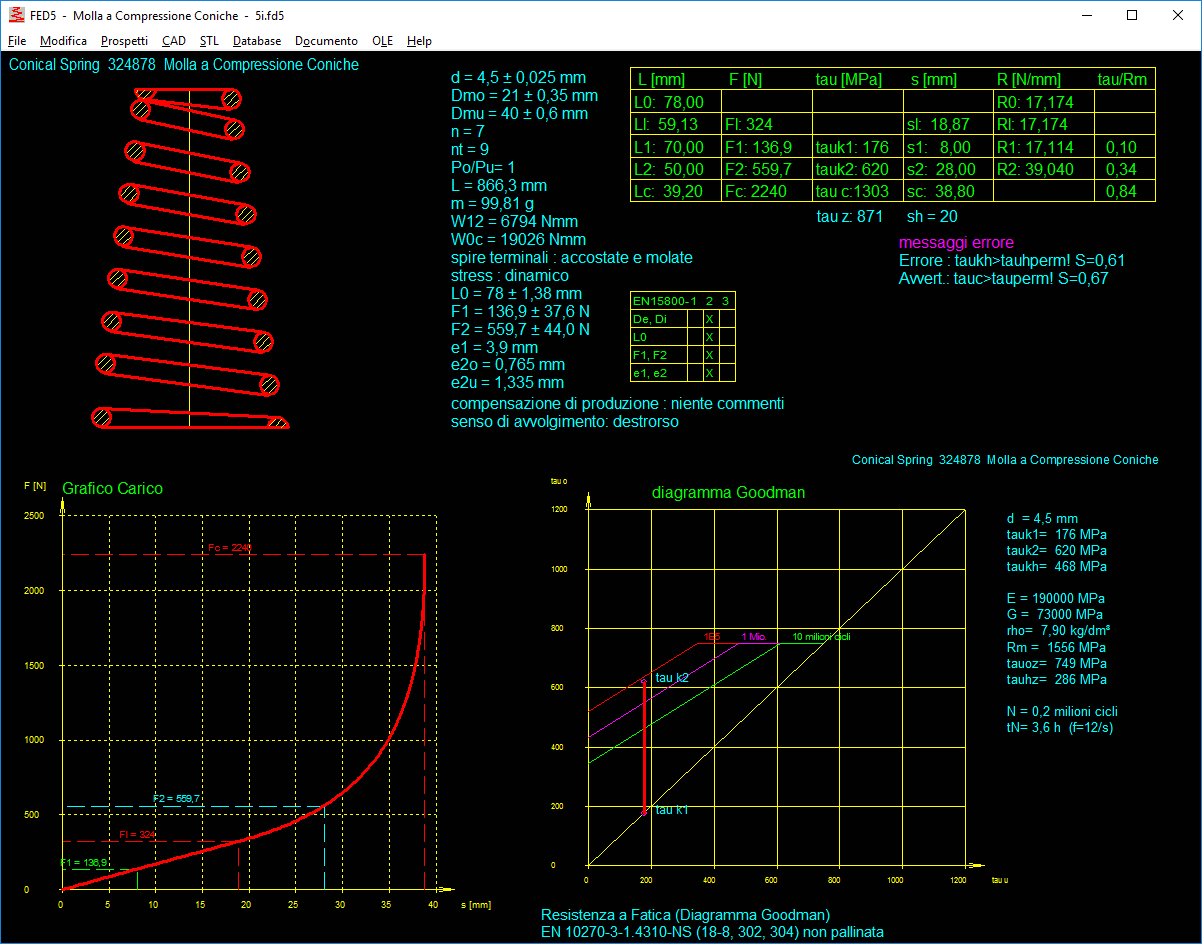

    FED5


    Download FED5 Demo (717 kB)

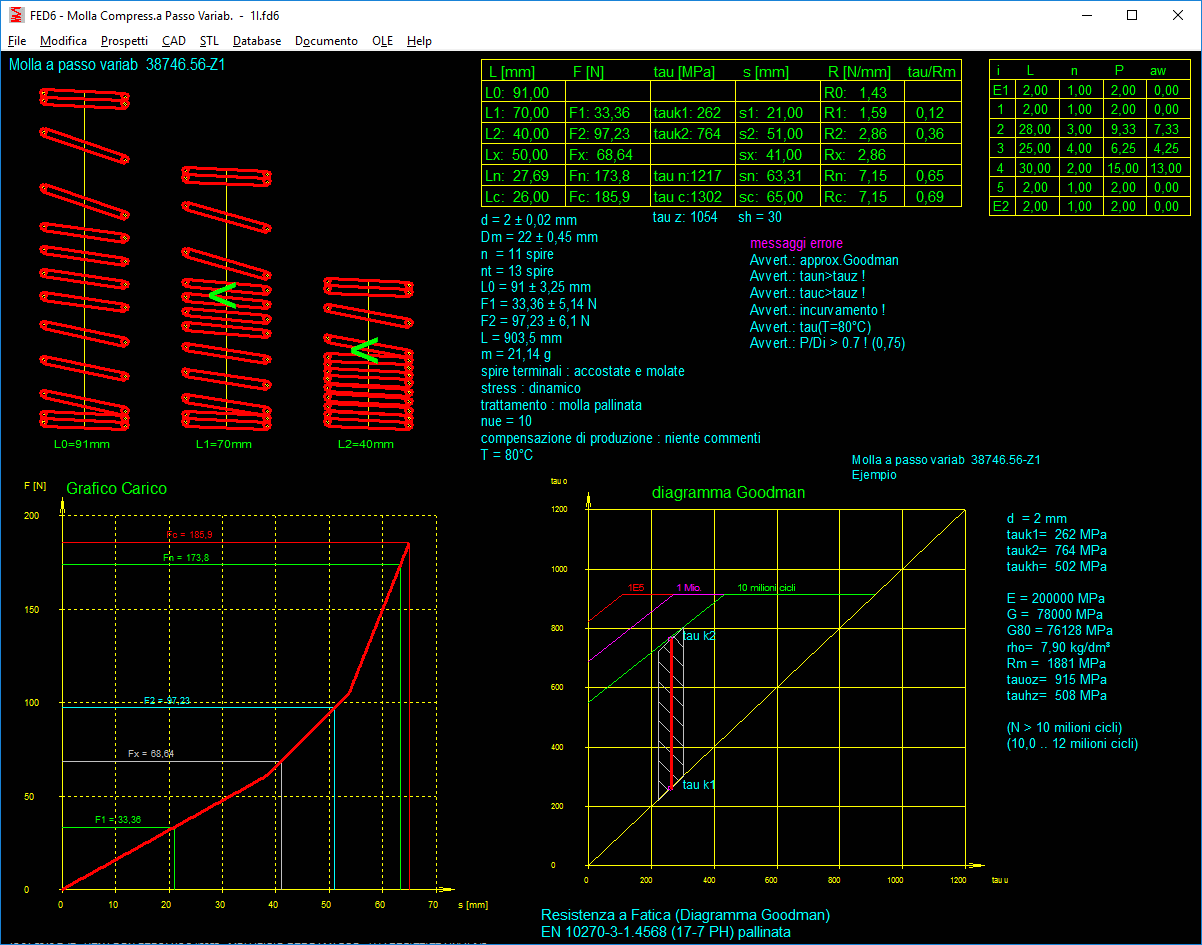

    FED6


    Download FED6 Demo (765 kB)

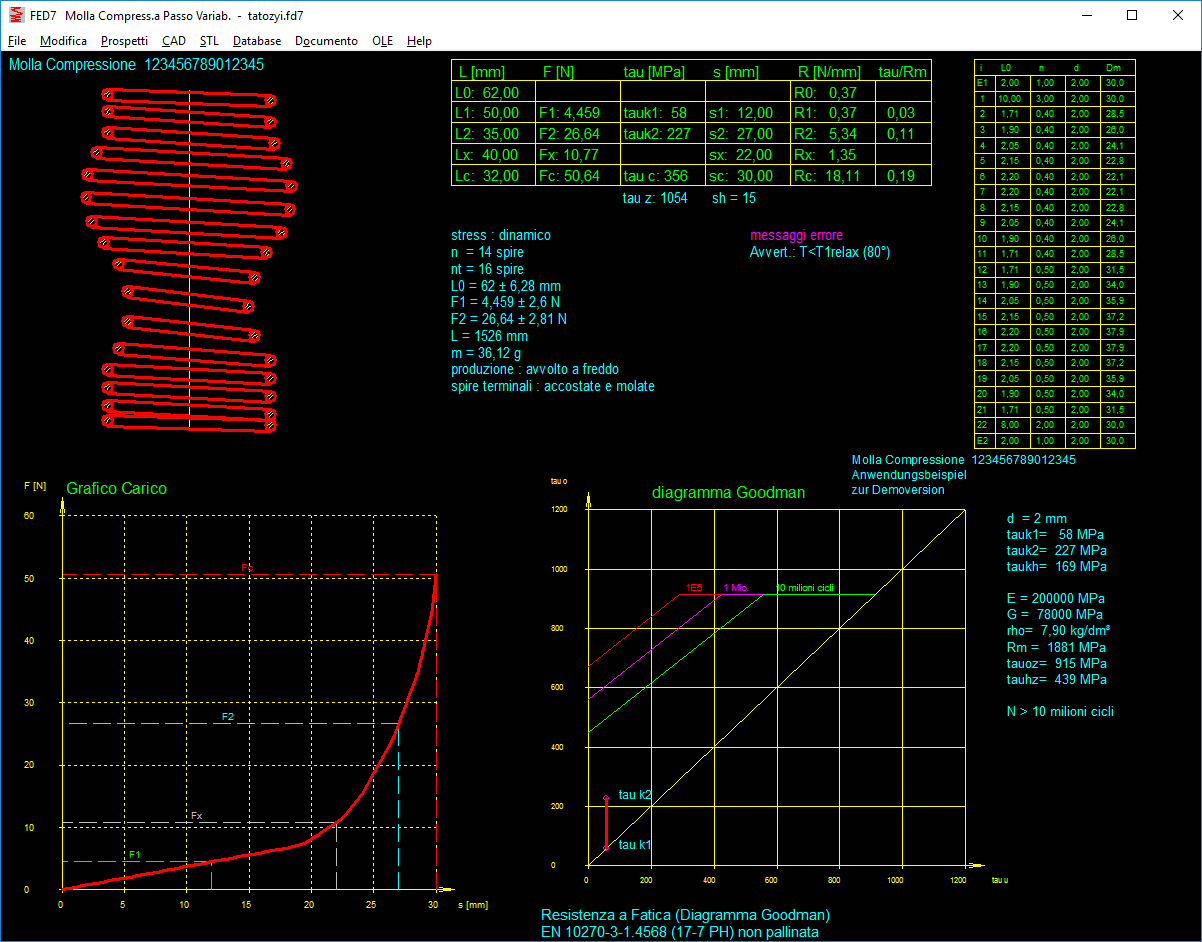

    FED7


    Download FED7 Demo (765 kB)
