Logiciel de calcul de ressorts de spirales


Calcul

FED9 calcule les couples de torsion et les contraintes de flexion pour les ressorts en spirale avec une distance constante entre les spires de bande d’acier. La courbe représentative, le dessin de ressort peuvent être representés graphiquement et comme dossier DXFdans une conception graphique assistée par ordinateur et deviendra un programme de traitement de texte.

Préface

Dans la préface on introduit uniquement le couple de torsion desiré et l’ angle de levage, FED9 calcule à partir de là la dimension de mesure d’un ressort à spirale.

Commentaire

Dans le commentaire du calcul FED9, le facteur de ressort, angle de levage à l’interieur et à l’exterieur du diamètre d’enroulement et la température de travail d’un ressort à spirale convient.

Calcul

Par examen un ressort à spirale existant dans lequel on introduit le calcul de toutes les dimensions de calcul et l’angle du ressort, le ressort à spirale et le couple de torsion pour différents réglages des angles de torsion est calculé.



Impression

Le résultat de l’impression contient toutes les données et les caractèristiques du produit. Dans l’impression sera condensée la plus importante donnée du ressort en abrégé sur un bord indiqué. Il est également possible qu’il y ait une dépense en qualité de document HTML pour Intranet/Internet (moyennant Netscape ou Internet Explorer). Lorsqu’ on a les résultats, moyennant ses propres programme on peut les transformer en produits finis, et on est à même d’ailleurs de générer un tableau TXT, moyennant Excel, Quattro ou pour StarOffice qui sera alors chargé.



Le dessin du ressort

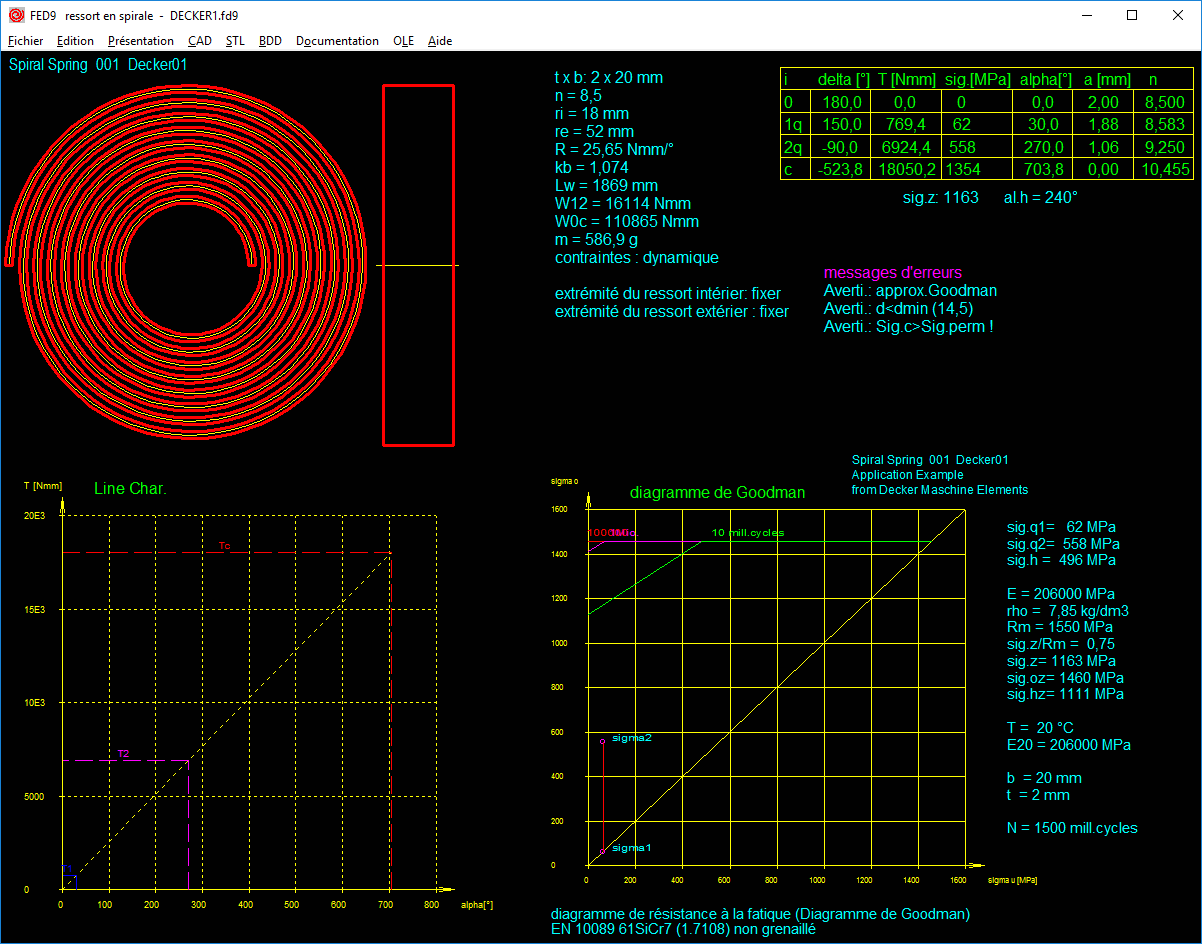

FED9 génère un dessin de ressort à spirale, qui pourra être endossé en qualité de dossier DXF ou fichier IGES par une conception graphique assistée par ordinateur.

Diagramme

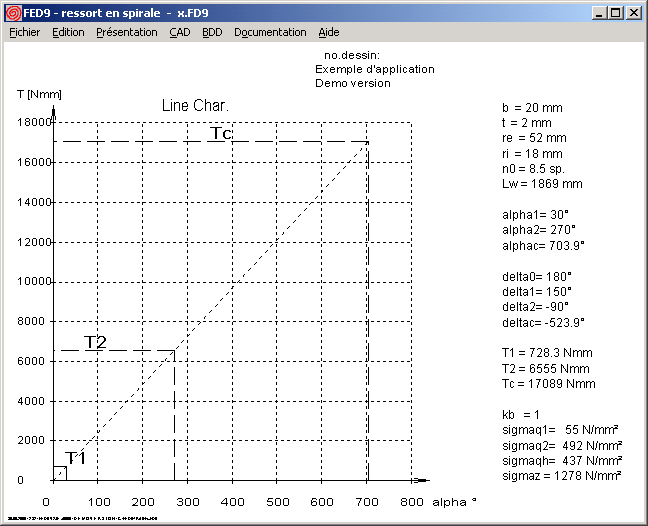

Le diagramme des charges et flexions comme la resistance à la traction et la contrainte de flexion dans la dépendance de la grosseur du materiel peuvent être representées sur un écran et imprimées, ou reprises via la jonction DXF-/IGES dans la conception graphique assistée par ordinateur ou par un programme de texte.

Diagramme de Goodman

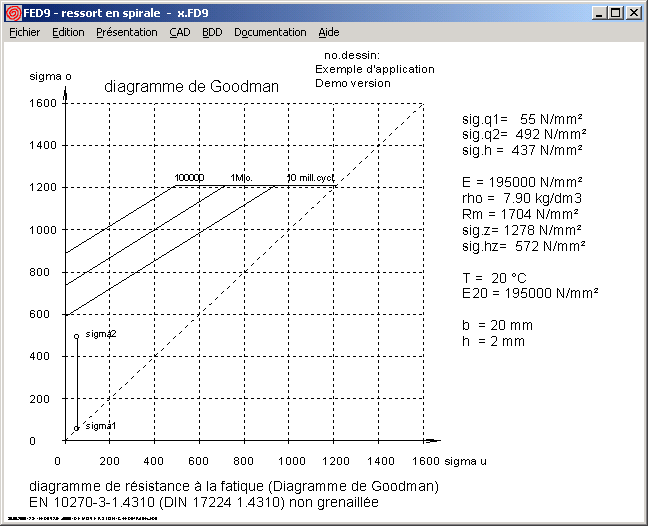

Dans le graphique de la durée de compacité, pour choisir le matériel dans le domaine travail, le calcul de ressort à spirale est dessiné. Il est possible de reconnaître par les ressorts dynamiques, si la tension d'élévation a été respectée. Les courbes de la limite de résistance (>10 Mio) ainsi que pour 1 Mio. et 100.000 alternances de charge seront dessinées.

L’édition rapide

La connexion est indiquée dans l’édition rapide de la courbe caractèristique, moyennant les donnés du ressort les plus importantes sur une page-écran .

Banque de données du matériel

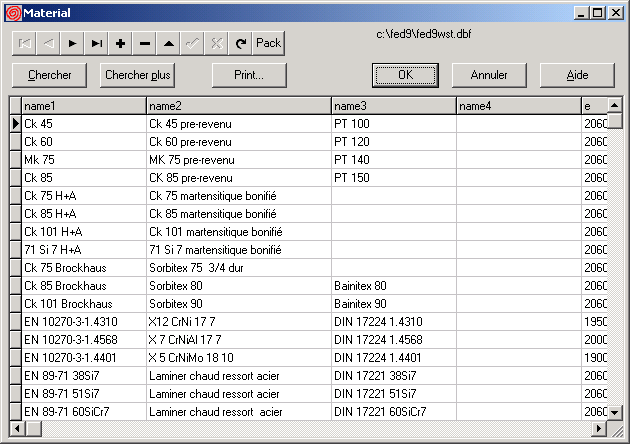

La valeur caractéristique la plus importante est la banque de données du materiel (résistance à la traction, adm. contraintes de cisaillement et de flexion dans la dépendance de la grosseur du materiel, module de cisaillement, module d’élasticité, densité). FED9 vient l’intégrer dans la banque de données.L’utilisateur pourra alors modifier et élargir le fichier DBF.



Système d’aide

À toutes les entrées on est à meme de visualiser une fenêtre d’aide, il y a en supplément un dessin d’aide pour l’emploi des designations et des formules de calcul. Lors d’un dépassement des valeurs marginales, FED9 indique un avertissement. Pour chaque message d’alarme on est à même de visualiser on lui plus précisement la description et possibilités d’aide.

Equipement du logiciel

FED9 est un 32-bit ou 64-bit qui peut être utilisé sur Windows 10, Windows 7, Windows 8.

Totalité de la livraison

Le programme FED9 contient un fichier d’exemple( dessins et textes d’aide), un manuel d’utilisation, formulaires d’entrées, contrat de licence pour un droit d’utilisation illimité avec mise à jour.

Garantie et gestion du logiciel, Hotline

HEXAGON garantit pendant 24 mois que le logiciels remplit ses fonctions. Les logiciels HEXAGON sont continuellement actualisés et améliorés. Les clients sont régulièrement infornés des différents changements apportés aux logiciels.
