Logiciel de calcul de ressorts de traction selon EN 13906-2

(C) Copyright 1990-2018 by HEXAGON Software, Berlin



FED2/FED2+ calcule des ressorts de traction selon EN 13906-2. Courbe caractéristique du ressort, diagramme de Goodman et diagramme de température peuvent être représentés graphiquement. Un dessin du ressort à l'échelle ainsi qu'un dessin d'exécution selon DIN/EN peuvent être pris en charge par les jonctions DXF et IGES vers le programme CAD.La version FED2+ contient en plus une banque de données de ressorts qui peut être élargie, un programme de calcul de coût ainsi qu'une animation sur écran.

Calcul

Lors de la conception, l'entrée des valeurs des forces du ressort, du diamètre entre les spires et de la longueur totale permettent de calculer le ressort de traction correspondant. Pendant la vérification du calcul, les ressorts déjà existant sont vérifiés à partir des dimensions qui ont été entrées. Sont calculés tous les travaux de ressort, forces de ressort,hauteur de compression de ressort, raideur de ressort, tensions, longueurs de fil, endroits d'inflexion, fréquence propre, poids.Il est également possible de calculer itérativement les diamètres de fil de fer les plus grands et les plus petits.

Données de matériaux

Les valeurs connues des matériaux les plus utilisés (résistance à la dilatation, contrainte au cisaillement autorisée dépendante du diamètre du fil de fer, module d'élasticité, module E, densité) sont recherchées par le logiciel dans la banque de données du matériaux intégrée.

Tolérances

Les Tolérances pour le diamètre du fil de fer d selon EN 10218 et DIN 2077 et pour Dm, L0, F1, F2, F0, la hauteur de la boucle, la position de la boucle selon DIN 2097 et DIN 2096 sont calculées par le programme.

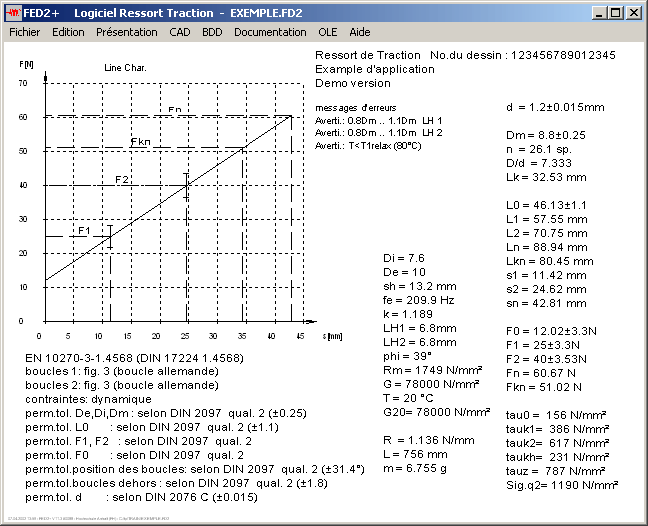

Courbe caractéristique du ressort

Le diagramme d'évolution de la force du ressort de traction peut être représenté comme graphique sur l'écran. Les différents rendements sont alors indiqués et dessinés.

Diagramme de Goodman

Le domaine de travail du ressort de traction calculé peut être dessiné dans le diagramme des résistances à la fatigue pour un matériau donné. Il est possible de reconnaître chez un ressort dynamique sollicité si la tension d'élévation autorisée est respectée. La courbe de limite de résistance (10Mio.) ainsi que pour 1 Mio. et 100.000alternances de charge sont également dessinés.

Présentation rapide

La courbe caractéristique du ressort apparaît avec que les données les plus importantes des ressorts dans la présentation rapide.

Dessin de ressort

Les dessins de ressorts de longueur quelconque (entre L0 et Ln) peuvent être représentés graphiquement sur l'écran et peuvent être pris en charge par les jonctions DXF ou IGES vers le programme CAD.

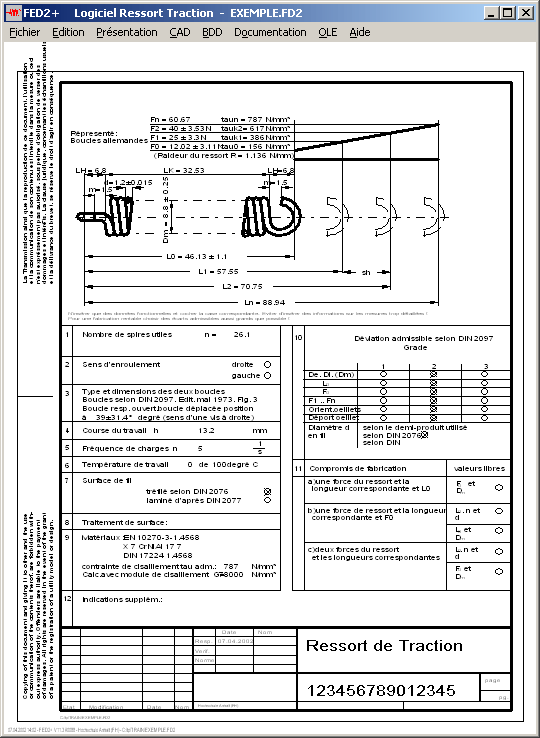

Dessin d'exécution

FED2/FED2+ effectue, grâce aux données calculées, un dessin d'exécution complet selon DIN/EN sous forme de fichier DXF et IGES que vous pouvez directement charger dans le programme CAD.

Calcul du pourcentage de déchets

FED2 calcule grâce aux données de possibilités d'exécution (ex. 1% de déchet pour le rendement 1) le pourcentage de déchets pour tous les rendements et tolérances désirés sur la base de la répartition normale (courbe de Gauss).

Animation

Grâce à l'animation de FED2, il est possible de simuler sur écran les mouvements du ressort entre deux positions quelconques.

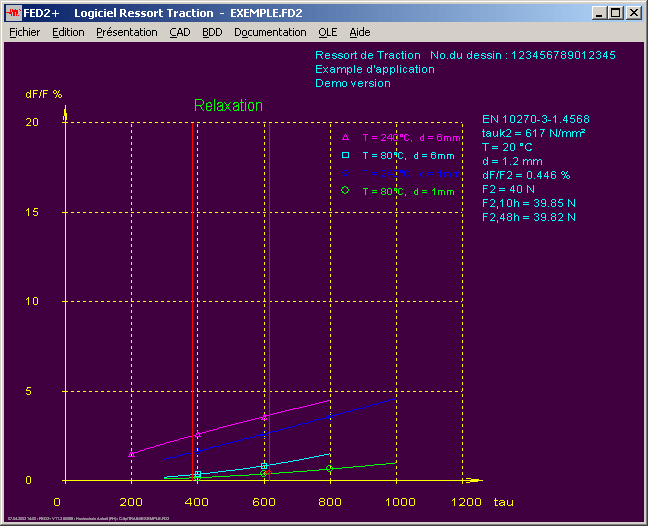

Relaxation

Banque de données de ressort

FED2+ contient une banque de données constituée de catalogues de constructeurs de ressorts. il vous est possible de compléter cette banque de données avec vos propres ressorts. Après le calcul d'un ressort, vous pouvez rechercher dans la banque de données les ressorts désirés en entrant les valeurs maximales et minimales.

Calcul

FED2+ calcule le prix du ressort définitif, les données de base sont considérées comme banque de données mais restent modifiables.

Equipement logiciel et matériel

FED2/FED2+ peut être lu sur chaque ordinateur. Il est en version 32bits ou 64bits pour Windows 7, Windows 8, Windows 10.

Totalité de la livraison

Garantie

HEXAGON garantie pendant 24 mois que le logiciel remplit ses fonctions.

Mise à jour

Les logiciels HEXAGON sont continuellement actualisés et améliorés, Les clients sont régulièrement informés des différents changements apportés aux logiciels.
