Logiciel pour le calcul de ressorts à lames

(C) Copyright 2001-2018 by HEXAGON Software, Berlin


Calcul des ressorts à lames avec FED10

FED10 permet le calcul des tensions, des flexions ainsi que les frèquences de résonance de ressorts à lames symètriques ou plates.

Mesures et poids des ressorts

Les mesures des ressorts à lames sont définies à partir de saisie de la largeur interne et externe des segments des ressorts. On peut calculer les ressorts à lames plates ou symétriques, composés de 100 segments au plus.

En ce qui concerne le calcul de flexion la charge, on peut enregistrer jusqu`à 50 forces individuelles, 50 charges ponctuelles, moments de 50 courbes et 50 forces axiales.

Charge

FED10 calcul la tension statiques précis des ressorts à lames au repos ou en charge. En outre on peut calculer la charge des ressorts à lames avec 3,4 ou 5 positions de support. A partir de ces saisies, la raideur du ressort peut être calculée.

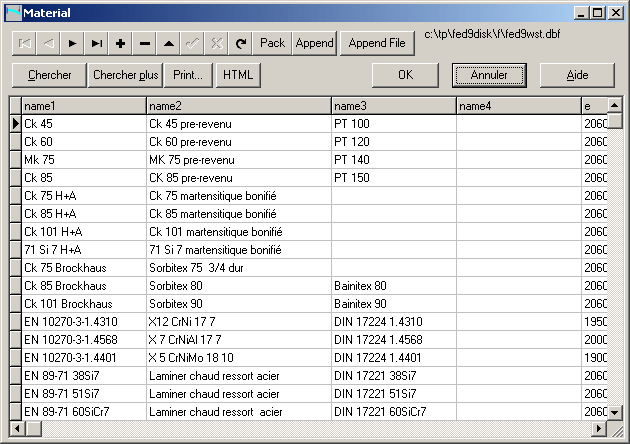

Banque de données des matériaux

La base de données contient déjà les caractéristiques les plus utilisées. La banque de données peut être enrichie au gré de lŽutilisateur.

Fréquence de résonance

A paritr de la masse propre au ressort ainsi que de masse supplémentaires, on peut calculer la fréquence de résonance du ressort.

Diagramme

On obtient dŽimportantes informations lors de la puissance axiale, au moment de flexion dŽangles, flexion de lignes, de flexion des tensions, traction/pression ainsi que de tension compatibles. Vous pouvez imprimer les diagrammes ou les classer dans vos documents dans le fichier DXF par exemple.

Option de calculs

Grâce à FED10, le poids propre du ressort et/ou des masses externes est automatiquement pris en compte comme charge ponctuelle. Avec ou sans charge fixe, on peut calculer à partir des constantes des ressorts. On peut calculer la raideur du ressort.

Impression

Les résultats des calculs, en tenant compte des valeurs des moments de flexions, déformation, tensions, sécurité, ainsi que le poids du ressort, la raideur du ressort, centre de gravité, forces des angles, flexion dans le stockage, la fréquence de résonance et toutes les données peuvent être imprimés, stockées dans le tableau HTML ou être récupérées directement sur MS-Excel.

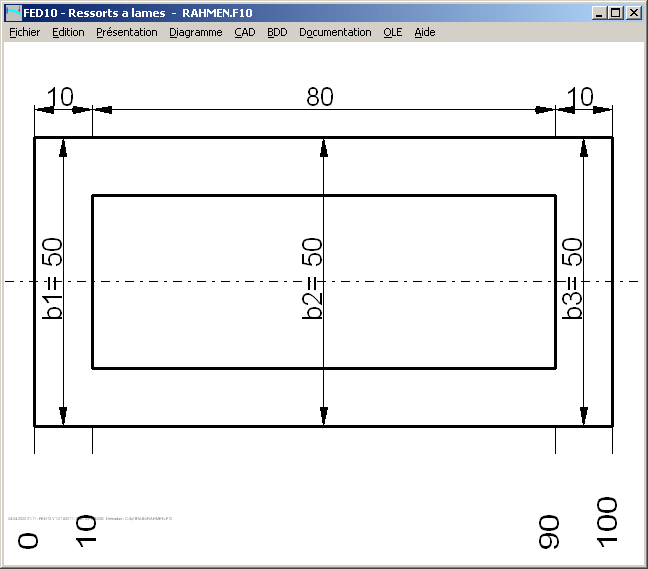

Le dessin à 2 dimensions

FED10 cré un dessin complet des ressorts à lames (avec ou sans mesures) récupérable directement dans CAO.

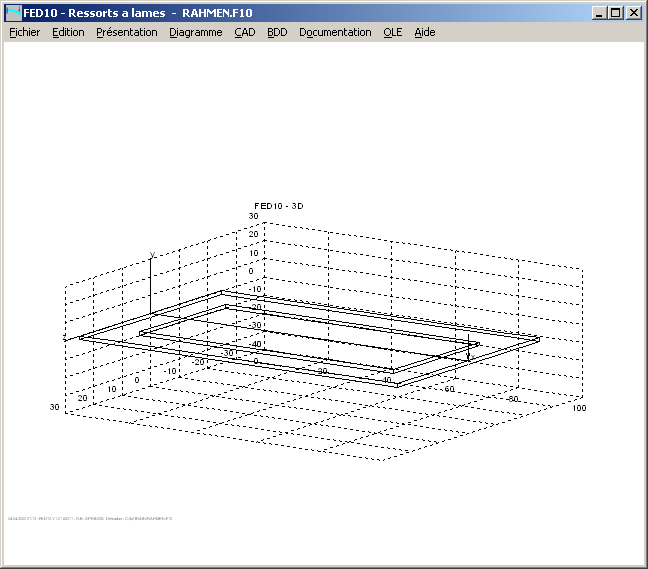

Le dessin à 3 dimensions

Par le biais de DXF/IGES, vous pouvez récupérer un dessin en 3 dimensions du ressort à lames, ou alors afficher sur lŽécran avec des perspectives

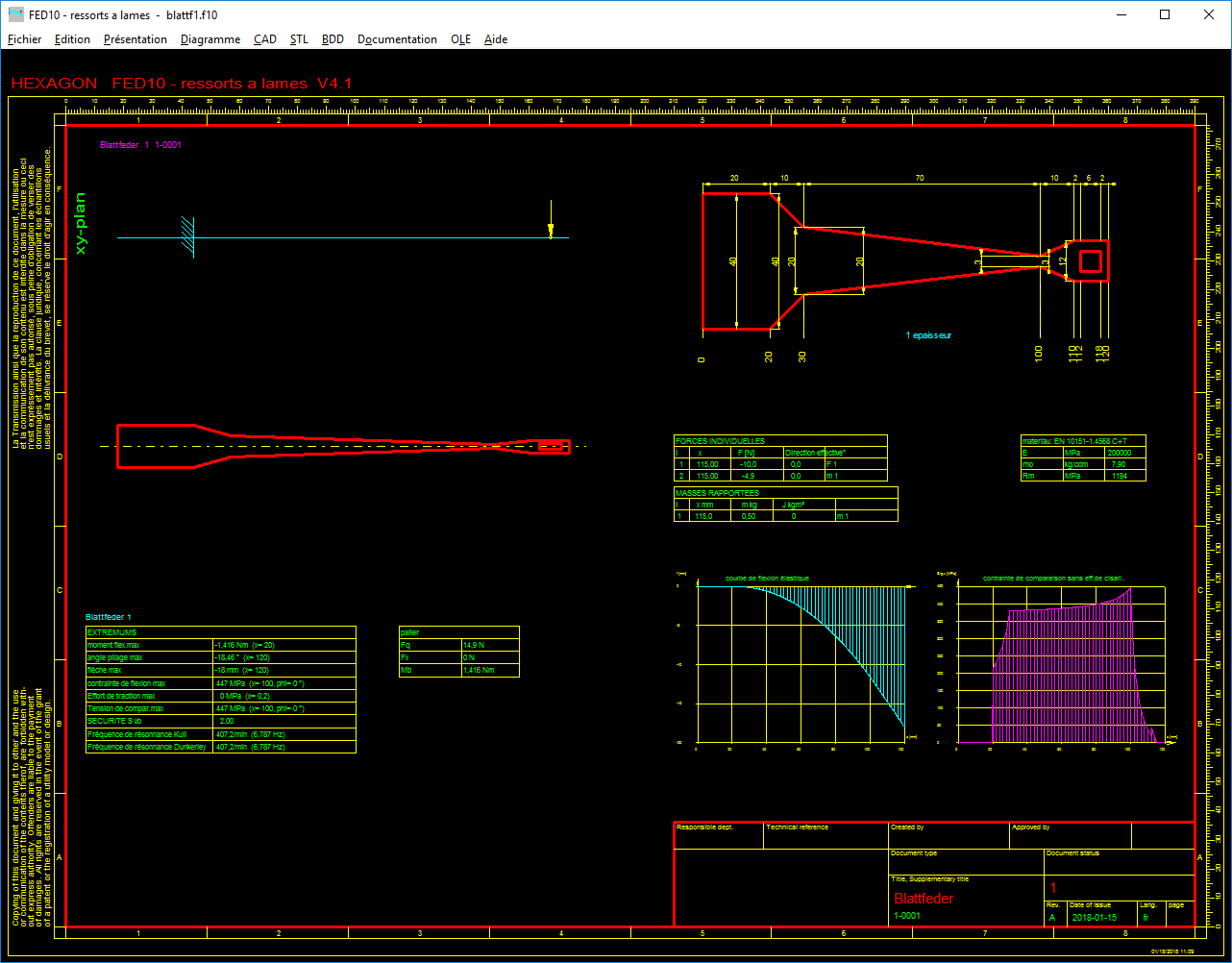

Réalisation du dessin

FED10 permet la réalisation du dessin du ressort à lames avec toutes les mesures. Les informations concernant le dessin ainsi que lŽindex des changements peuvent être saisis dans le programme.

Jonction de CAO

Avec DXF ou le fichier IGES, vous pouvez récupérer directemnt avec votre logiciel CAO le dessin à lŽéchelle du ressort à lames.

Système dŽaide HEXAGON

Pour la note explicative des données dŽentrée, vous pouvez, si besoin, voir afficher texte et image. En cas dŽerreur de saisie et de dépassement des valeurs limites FED10 affiche un message éronné. Pour chaque message érroné il y a une description exacte des différentes solutions.

Application du système

FED10 est applicable 32 bit et 64 bit pour Windows 10, Windows 7, Windows 8.

Garantie et mise à jour

HEXAGON garantie son produit pendant 12 mois. Nous vous garantissons une assitance gratuite par téléphone ou hot line. Le programme HEXAGON est constamment mis à jour. Nos clients sont régulièrement informés des mis à jours et Updates du logiciel.


Télécharger FED10 (713 kB)
