Infobrief Nr. 68 - Juli/August 2001

Copyright by HEXAGON Software 2001

von Fritz Ruoss


FED1,2,3,5,6,7,8 – Werkstoffdatenbank erweitern

Die Erweiterung der Datenbank um weitere Werkstoffe wurde erleichtert. Statt der Eingabe der Parameter in den Datenbankfeldern kann man nun auch 2 Wertepaare eingeben. Das Programm berechnet dann z.B. den Parameter DRM der Formel:

Rm = RM0 - DRM * log(d/DR0),

wenn man außer der Zugfestigkeit Rm0 bei Drahtdurchmesser DR0 noch einen zweiten Drahtdurchmesser und die zugehörige Zugspannung eingibt.

Beim Goodman-Diagramm ist tauo die waagrechte Begrenzungslinie, tauh die zulässige Schubspannung bei tauu=0, jeweils bei 10 Mio. LW.

Bei der Relaxationsdatenbank muss man Anfangs- und Endwert der Relaxationsdiagramme in % für 2 Temperaturen, 2 Spannungen und 2 Drahtdurchmesser eingeben.


FED1,2,3,5,6,7,8 – neue Werkstoffe

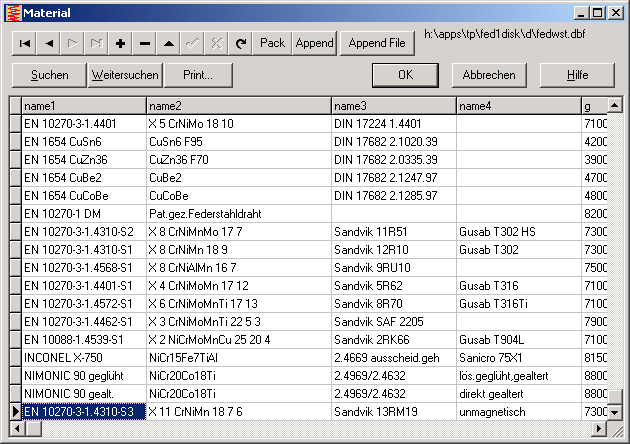

Die Werkstoffdatenbank wurde um die hochtemperaturbeständigen Werkstoffe Inconel X-750 und Nimonic 90, sowie den unmagnetischen Federdraht Sandvik 13RM19 ergänzt. Bei Inconel und Nimonic ist ungewöhnlich, daß die Zugfestigkeit nicht mit höherem Drahtdurchmesser abnimmt. Goodman-Diagramme und Relaxationsdaten sind für die neuen Werkstoffe bislang nicht verfügbar.


FED1,2,3,5,6,7,8 – Schubmodul von SAF 2250

Der G-Modul des rostfreien Federwerkstoffs SAF 2205 (ähnl. 1.4462) wurde von 73000 in 79000 N/mm² geändert, nach einem neuen Werkstoffdatenblatt vom September 2000. Nach Rückfrage beim Hersteller Sandvik in Schweden wurde die Richtigkeit des neuen Wertes bestätigt. Änderungen von Datenbankwerten sind immer problematisch. Wenn Sie eine frühere Federberechnung mit dem Werkstoff SAF 2250 laden, werden Sie feststellen, daß die Werte nicht mehr mit Ihrem alten Ausdruck übereinstimmen. Wenn Sie selber Datenbankwerte verändern wollen, fügen Sie besser mit "Append" einen neuen Datensatz hinzu, ändern den Wert, und kennzeichnen dann Name oder Infofeld z.B. mit "alt" und "neu". Niemals Datensätze löschen und packen, diese könnten schließlich in früheren Berechnungen verwendet worden sein. Bei Netzwerkversionen kann man das Datenbankverzeichnis sperren, so daß nur bestimmte Personen die Datenbanken ändern können.


FED2,3,5 - Fertigungszeichnung für 1 Kraft und 1 Federweg

Wie bei FED1+ wird nun auch bei Zugfeder, Schenkelfeder und konischer Druckfeder nur 1 Kraft und Spannung angezeigt, wenn der Federweg s1 = 0 ist.


FED2 - Diagramme

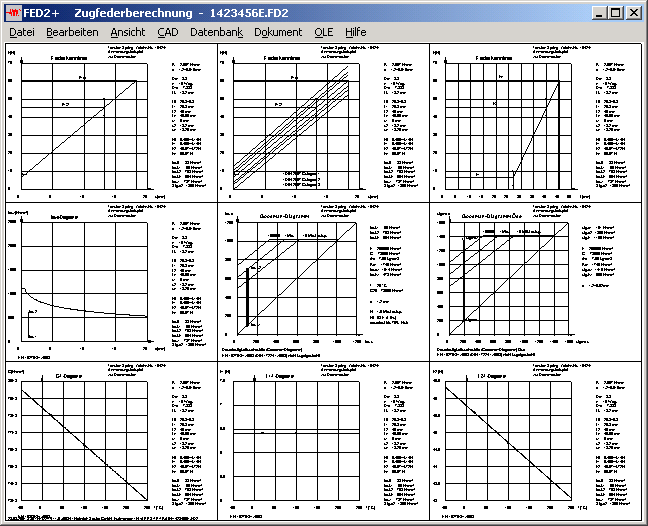

Zusammengefasst auf 1 Seite werden die wichtigsten Diagramme für die berechnete Zugfeder angezeigt.


FED8 - Federlänge speichern

Die Federlänge war bisher nicht gespeichert worden, wenn unter "Bearbeiten->Berechnungsoptionen" als Drahtquerschnitt "rund, rechteckig, quadratisch oder elliptisch" gewählt worden war.


ZAR2 – Winkelkorrektur thetaK

Bei Verwendung einer Winkelkorrektur (thetaK<>0) waren die Winkel deltaE2 sowie die Maße dae2, dai2 und LW2 nicht korrekt berechnet worden.


ZAR6 - Zahnhöhen.

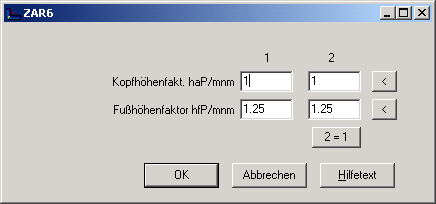

Bisher waren Kopf- und Fußhöhenfaktor festgelegt auf 1.0 und 1.25 * Modul. In der neuen Version können die Zahnhöhenfaktoren frei eingegeben werden.


Datenbanken – Suchfunktion

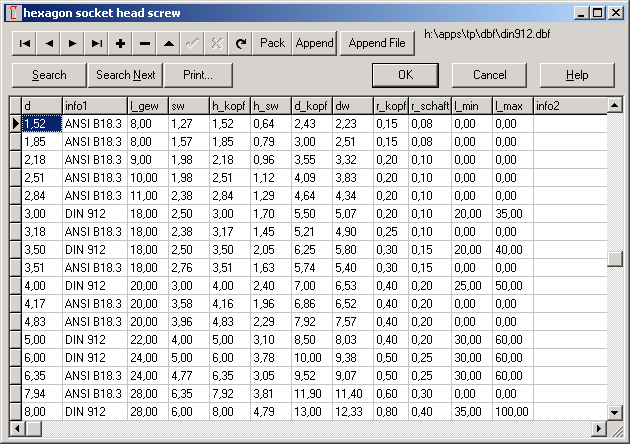

Die Datenbankfenster in allen Programmen erhielten eine Funktion zum Durchsuchen der Datenbank nach einer Zeichenkette (Buttons Suchen und Weitersuchen).


Datenbanken - Datei anhängen

Diese Funktion (Button "Append File") erleichtert die Erweiterung der Datenbanken mit firmenspezifischen Katalogen. Auch Datensätze, die in Excel erstellt und als dbf-Datei gespeichert werden, lassen sich problemlos übernehmen, sofern Datenstruktur und Dezimalzeichen übereinstimmen.


OLE Excel Übergabeformat konfigurierbar

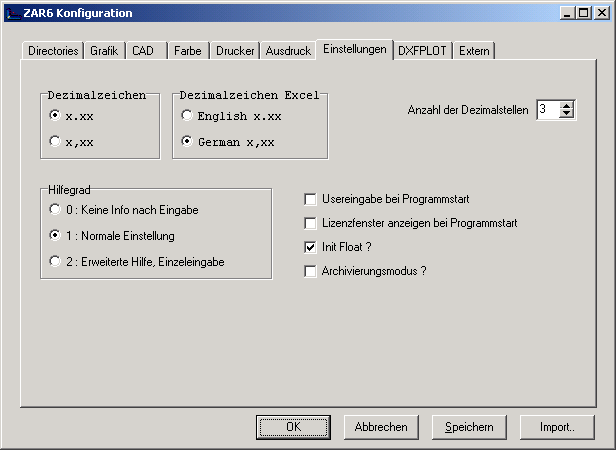

Die Übergabe des Ergebnisausdrucks an Excel (unter "OLE->Printout Excel") war bisher auf die deutsche Version von Excel zugeschnitten, mit Komma als Dezimalzeichen. Nun kann man unter "Datei-Einstellungen" das Excel-Übergabeformat umstellen auf Dezimalpunkt, wenn die Ergebnisse in einer englischen Excel-Version übernommen werden sollen.


Online-Eingabefenster

Wenn Sie das Online-Eingabefenster verschieben, bleibt es auf der neuen Position. Bisher war es nach jeder Berechnung neu zentriert worden. Die Änderung erleichtert das Berechnen verschiedener Varianten bei Beobachtung von Kennlinie oder Quick-Ausgabe im Hintergrund.


Änderungsindex

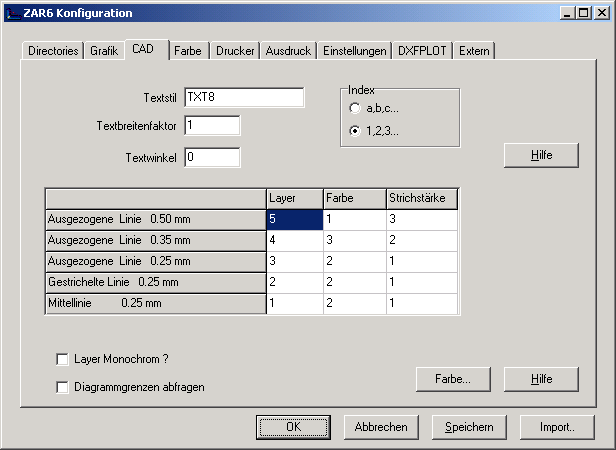

Die Auswahl, ob der Änderungsindex auf der Fertigungszeichnung in Zahlen oder Buchstaben angezeigt werden soll, wurde in der Konfiguration von der Registerseite "Grafik" nach "CAD" versetzt.
