Software HEXAGON para muelles
Cálculo de Muelles de Tracción, Compresión, Torsión y Disco
(C) Copyright 1988-2024 by HEXAGON Software, Berlin
Diseño y cálculo posterior de muelles
Con el software HEXAGON se dispone de varias opciones para el cálculo de muelles: en el diseño, se puede averiguar el muelle adecuado mediante la introducción de fuerzas y del espacio de montaje; en el cálculo posterior, se calculan fuerzas y la resistencia a la fatiga de un muelle existente. En caso de sobrepasar las tensiones permitidas, los límites de seguridad, las normas
DIN/EN, el programa da advertencias y mensajes de error.
Edición e interfaz CAD
Aparte de imprimir los resultados, tiene la posibilidad de representar gráficamente curvas características de muelles, diagramas de resistencia a la fatiga y dibujos de muelles en pantalla e imprimirlos. Todos estos diagramas y dibujos se pueden generar como archivo DXF o IGES y, de esta forma, importarse en programas CAD o de tratamiento de texto.
Base de datos de materiales
Los módulos de Young y de cizallamiento así como la tensión de cizallamiento admisible según el diámetro del alambre, se ponen a disposición por el programa para todos los alambres de muelle importantes.
Dibujos de muelles
Los muelles calculados se pueden visualizar en pantalla para cualquier longitud de sujeción de entre Lc y L0 o importar como archivo DXF/IGES en CAD.
Dibujo de fabricación
FED1+, FED2+, FED3+, FED5 y FED6 generan automáticamente un dibujo de fabricación según DIN/EN, que, con el software DXFPLOT, se puede imprimir en plotter directamente o importar como archivos DXF/IGES en CAD.
Animación
En una animación se puede hacer oscilar el muelle en la pantalla entre dos longitudes de sujeción especificadas.
Administración de archivos
Todos los datos de cálculo se pueden archivar y cargar desde archivos. FED1+ y FED2+ disponen además de una base de datos de muelles que se puede ordenar y registrar según diversos criterios.
Sistema de ayuda
Para cada entrada, se puede visualizar un texto de ayuda a través del sistema de ayuda de HEXAGON. En caso de producirse mensajes de error o advertencias estos textos ofrecen una explicación e indican posibles medidas para eliminar el problema.

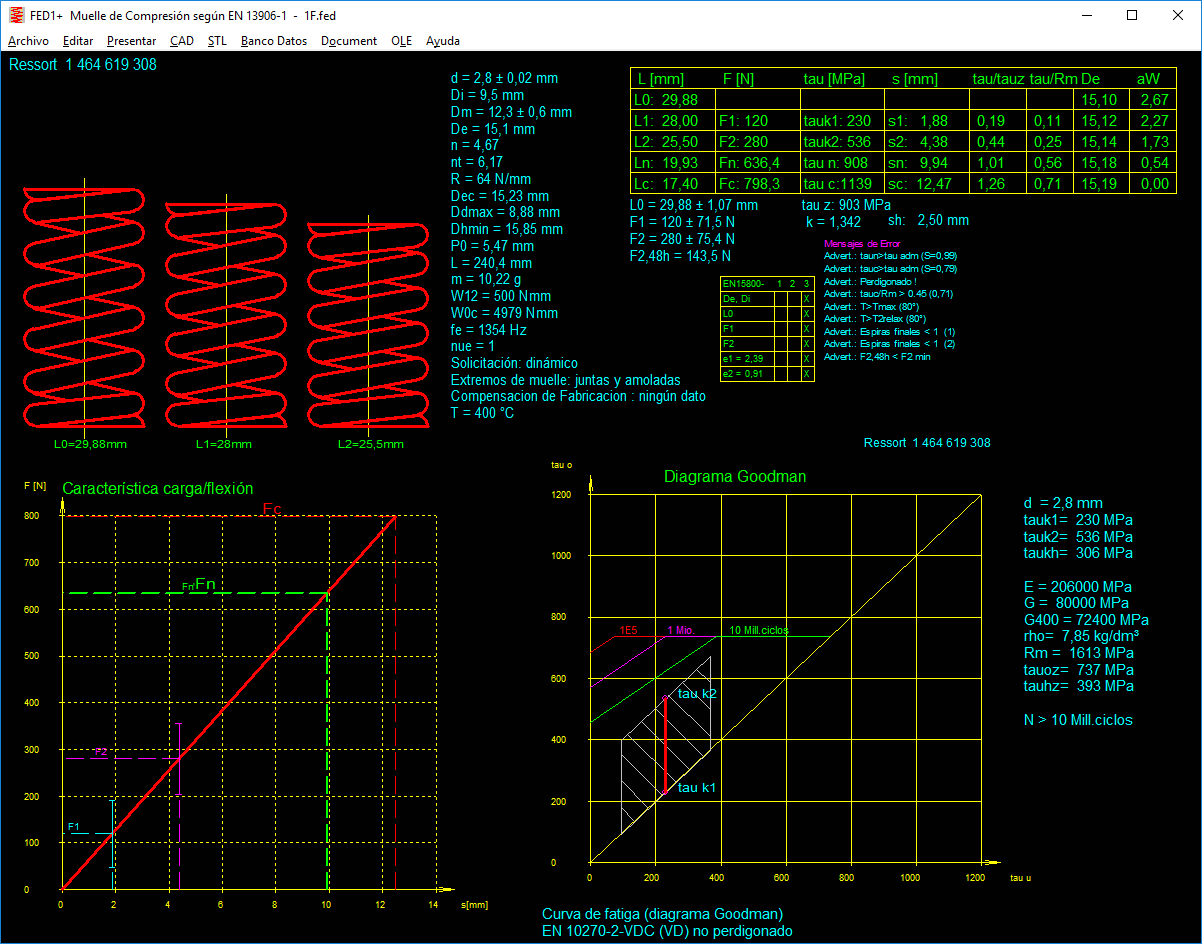

FED1/FED1+
- Diseño y cálculo posterior de muelles helicoidales de compresión cilíndricos según EN 13906-1
- Impresión de resultados, extracto, curva carga/flexión de muelles, diagrama de Goodman, campo de pandeo, diagrama de temperatura
- Dibujo de fabricación según DIN/EN
- Plano de elevación y dibujo en sección transversal
- Cálculo de pérdidas en caso de tolerancias especiales
- FED1+ incluye además un banco de datos de muelles, cálculo de costes, animación

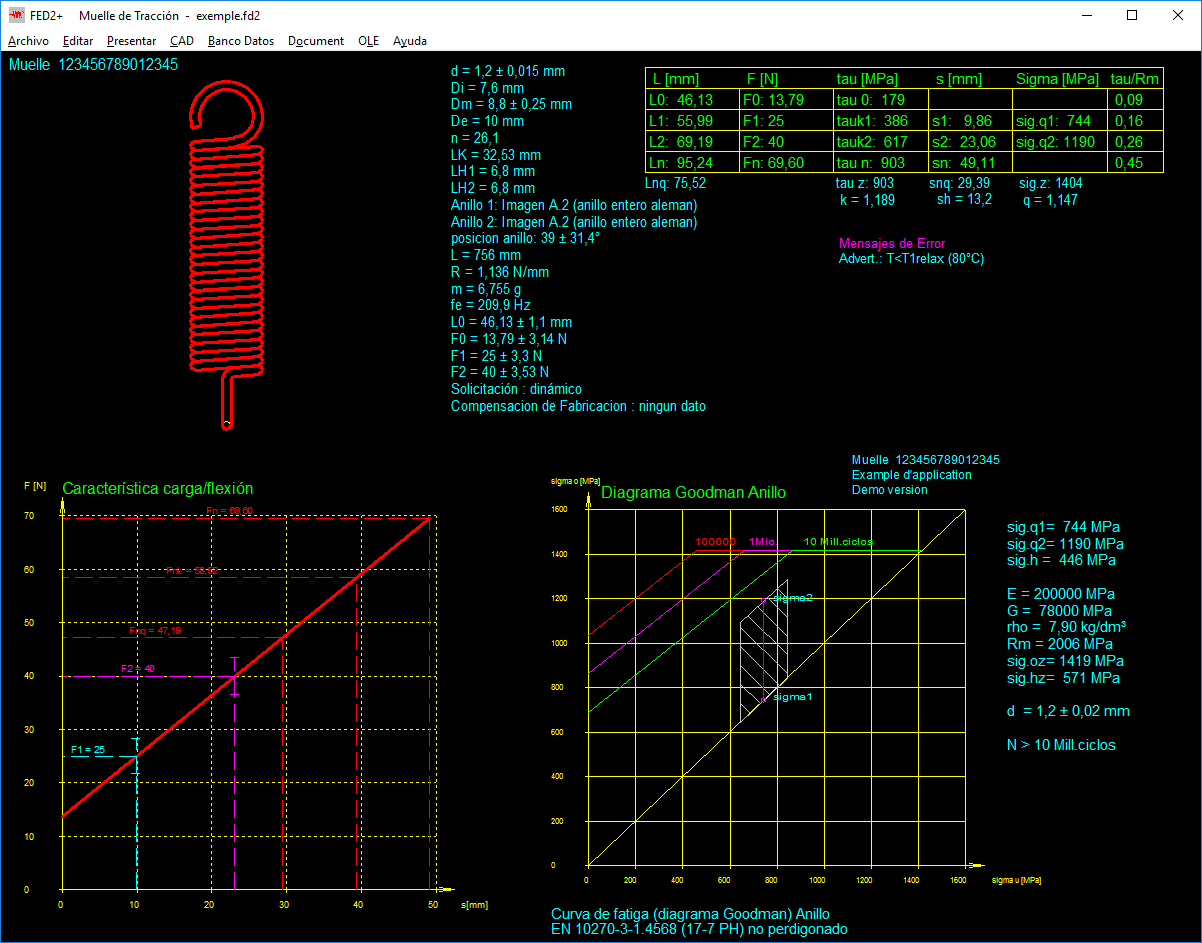

FED2/FED2+
- Diseño y cálculo posterior de muelles de tracción según EN 13906-2
- Impresión de resultados, extracto, curva carga/flexión de muelles, diagrama de Goodman, diagrama de temperatura
- Dibujo de fabricación según DIN/EN
- Dibujo del muelle para cualquier longitud de sujeción
- FED2+ incluye además un banco de datos de muelles, cálculo de costes, animación

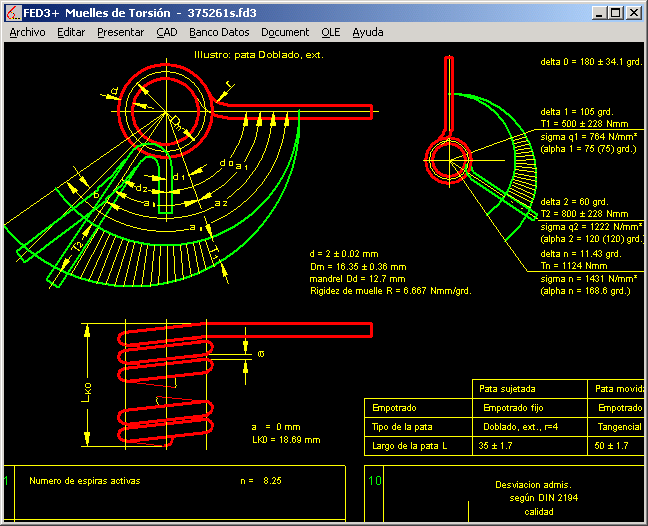

FED3/FED3+
- Diseño y cálculo posterior de muelles de torsión según EN 13906-3
- Impresión de resultados, extracto, curva característica de muelles, diagrama de Goodman
- Dibujos axial y radial
- FED3+ incluye además la dibujo de fabricación
FED4
- Diseño y cálculo posterior de muelles de disco y paquetes de muelles de disco según DIN 2092
- Impresión de resultados, extracto, curva carga/flexión de muelles, característica de la tensión, diagrama de Goodman
- Dibujo CAD de elevación y en sección transversal
FED5
- Diseño y cálculo posterior de muelles helicoidales de compresión cónicos
- Impresión de resultados, extracto, curva carga/flexión progresiva de muelle, diagrama de Goodman, característica de la tensión, diagramas de rigidez y energía.
- Dibujo CAD para cualquier longitud de sujeción.
- Animación
FED6
- Cálculo de muelles helicoidales de compresión no lineales cilíndricos
- Impresión de resultados, extracto, curva característica progresiva de muelle, diagrama de Goodman, diagramas de rigidez y energía.
- Dibujo CAD para cualquier longitud de sujeción entre L0 y Lc.
- Animación
