Logiciel de calcul de ressorts de compression cylindriques avec courbe caractéristique progressive
Lorsque des ressorts de compression cylindriques avec distance entre les spires changeante sont enroulés, on obtient alors une courbe caractéristique progressive. Le logiciel FED6 a été créé pour le calcul de ce type de ressort. FED6 calcule tous les mouvements et toutes les forces du ressort. Les courbes caractéristiques et les dessins des ressorts peuvent être représentés
graphiquement et être pris en charge comme fichier DXF vers les programmes CAD et de traitement de texte.

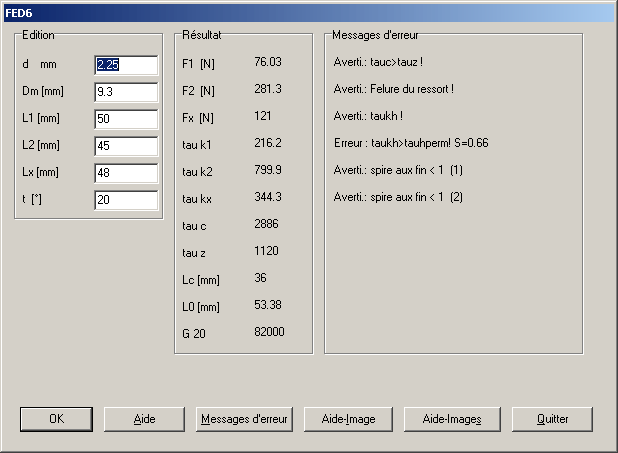

Calcul
La gradation du ressort ainsi que le degré de progression sont déterminés par l'entrée des données de longueur et le nombre de spires des segments de ressort. 50 paliers différents peuvent être définis au maximum. FED6 calcule, en fonction de diamètre du fil de fer et du diamètre des spires, tous les poids, forces et mouvements du ressort, taux et travail du ressort, tension,
longueur du fil de fer.
Banque de données des matériaux
Les valeurs des matériaux de ressorts les plus connus (résistance à la dilatation, tension d'élévation autorisée en fonction du diamètre du fil de fer, du module d'élasticité, du module E, de la densité) sont recherchées par FED6 dans la banque de données intégrée.
Tolérances
FED6 calcule les tolérances pour le diamètre de fil de fer d selon EN 10218 et EN 10270 et pour Dm, LO,F1,F2, selon EN 15800 et DIN 2096.

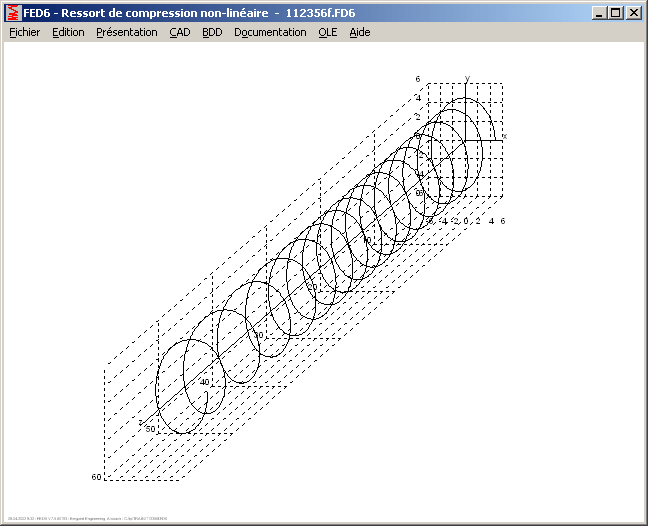

Dessin de ressort et animation
Des dessins de profil des ressorts de longueur quelconque peuvent être représentés graphiquement et pris en charge par le fichier DXF ou IGES vers le CAD. Lors d'une animation, il est possible de simuler les mouvements d'un ressort entre deux positions quelconques.

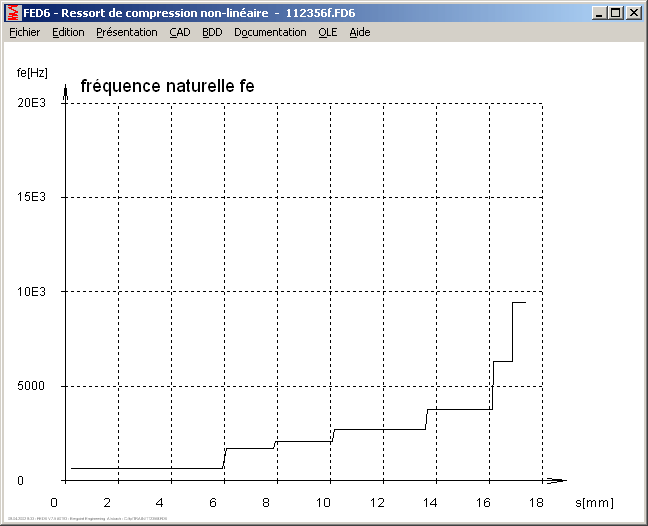

Diagramme
FED6 permet la représentation graphique de l'évolution de la courbe caractéristique, des taux et travaux de ressort. Chaque graphique peut être imprimé sur imprimante laser, à jet d'encre ou à aiguilles. Les dessins peuvent également être pris en charge par les jonctions DXF et IGES vers le programme CAD ou le DTP.

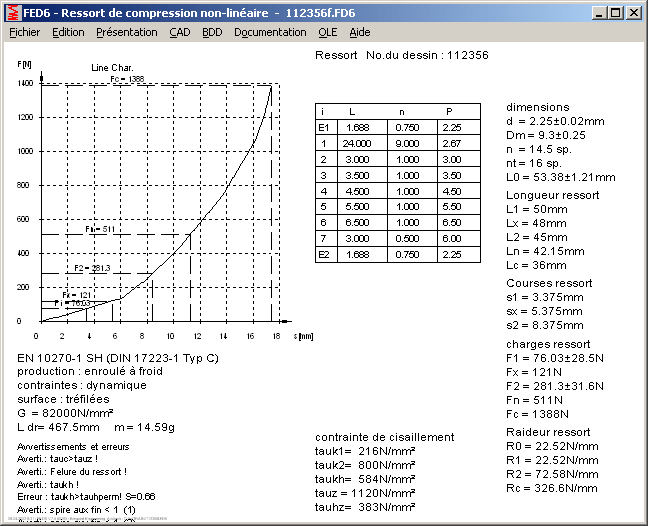

Courbe caractéristique et taux de ressort
La courbe caractéristique (diagramme de la force) d'un ressort de compression non linéaire devient progressive, lorsque les premières spires commencent à se toucher. Les évolutions des taux et forces de ressort sont représentées graphiquement comme fonction, selon le mouvement du ressort.
Travail du ressort
Le travail du ressort est représenté par l'intégrale de la courbe caractéristique.

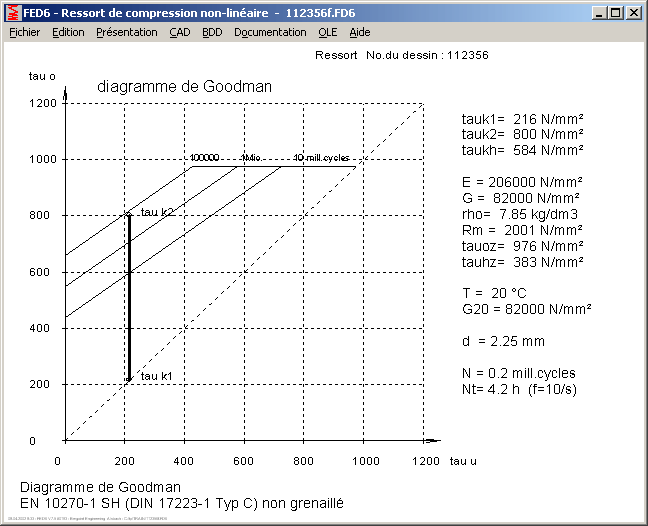

Diagramme de Goodman
Il est possible de reconnaître, avec le diagramme de la limite de résistance chez des ressorts dynamiques, si la tension d'élévation autorisée a été respectée. Les courbes de la limite de résistance (>10Mio.) ainsi que pour 1 Mio. und 100.000 d'alternances de charge sont dessinées.

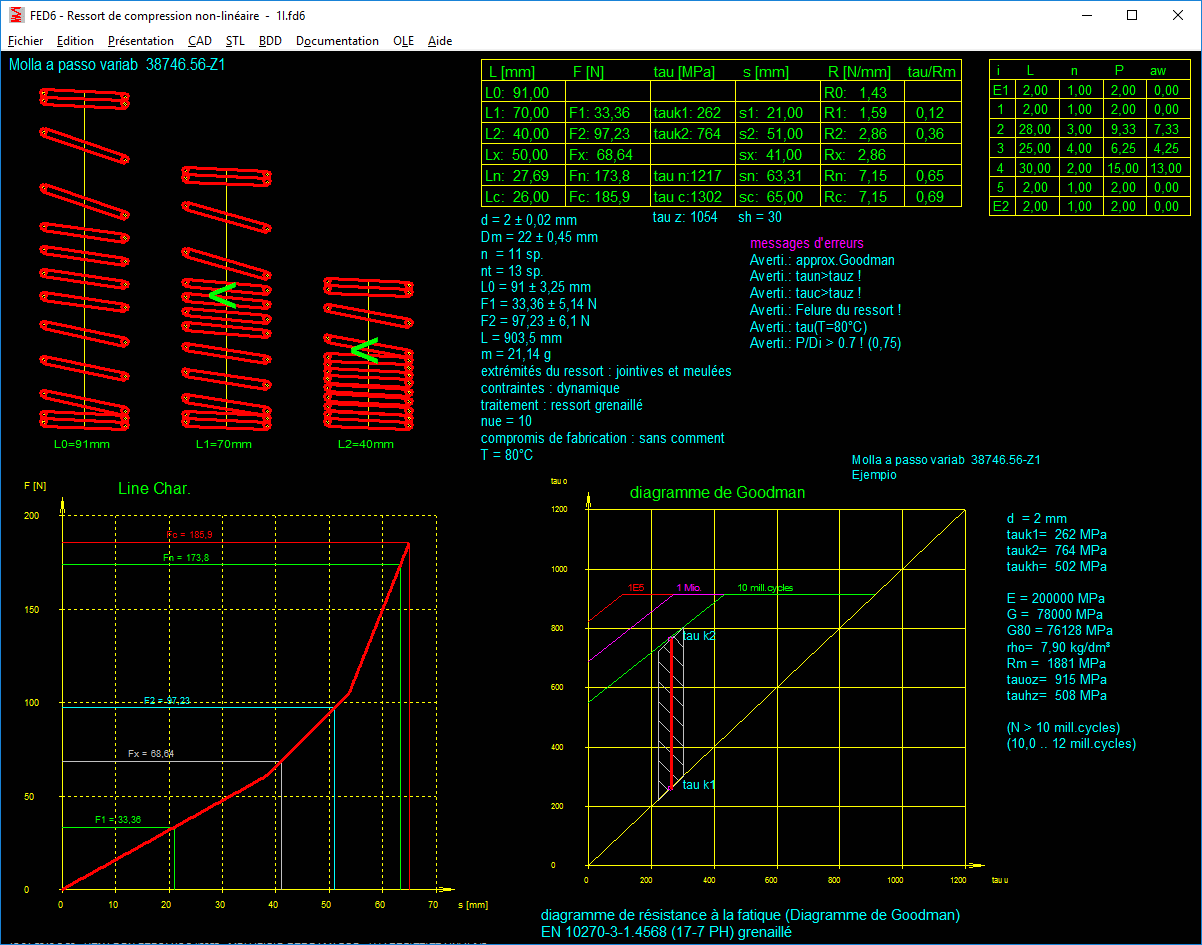

Représentation rapide
La courbe caractéristique peut, dans la représentation rapide, apparaître sur une seule page-écran avec les données les plus importantes du ressort.

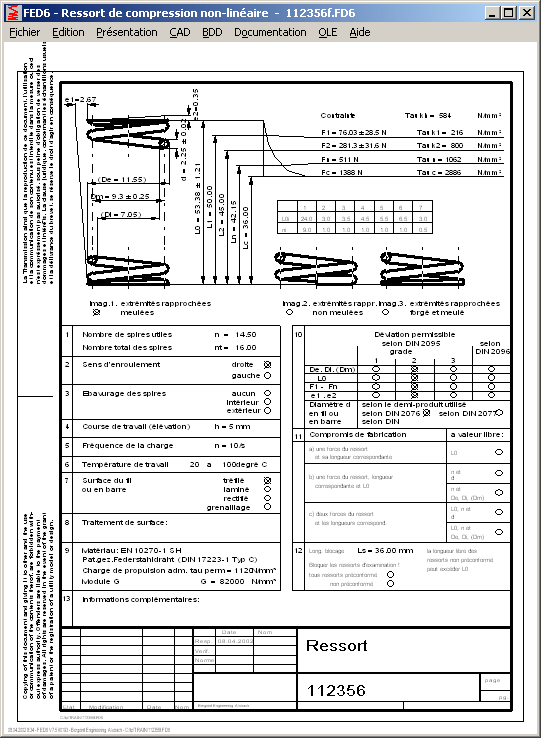

Dessin d'exécution
FED6 crée un dessin d'exécution grâce aux données calculées. Ces données peuvent être prises en charge par les fichiers DXF ou IGES vers le programme CAD ou bien dessinées directement sur une table à dessiner à l'aide de notre logiciel DXFPLOT.
Equipement logiciel et matériel
FED6 peut être utilisé sur chaque ordinateur; il existe une version 32-bit et 64-bit pour Windows 11, Windows 10, Windows 8, Windows 7.
Totalité de la livraison
- Programme FED6, fichiers d'exemples, images et textes d'aide
- Formulaire d'entrée de données
- Manuel d'utilisation (pdf)
- Contrat de licence pour un droit illimité d'utilisation avec mises à jour
Garantie
HEXAGON garantie pendant 24 mois que son logiciel exécute ses fonctions.
Mise à jour
Les logiciels HEXAGON sont constamment mis à jour et améliorés; les clients sont régulièrement tenus informés de tous les changements.
