F E D 5
Logiciel de calcul de ressorts de compression conique
(C) Copyright 1993-2024 by HEXAGON Software, Berlin
Le logiciel FED5 calcule des ressorts de compression coniques avec une coupe transversale ronde. Les courbes caractéristiques ainsi que les dessins du ressort peuvent être représentés graphiquement ou bien pris en charge par le fichier DXF vers le programme CAD et le DTP.
Conception
En entrant les valeurs des forces de ressort, la longueur L2 et l'élévation, le diamètre supérieur et inférieur des spires et le diamètre du fil de fer, vous pouvez effectuer une conception de ressort, seulement si l'élévation de travail se trouve dans la courbe caractéristique du ressort. Le diamètre de fil de fer le plus petit est calculé pour la valeur 0.

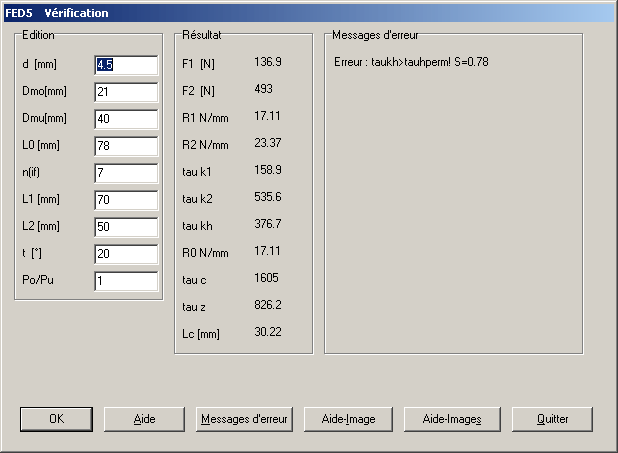

Calcul
FED5 calcule tous les poids, forces de ressort, hauteurs de compression, travaux de ressort, tensions, longueurs de fil de fer grâce au diamètre du fil de fer, aux diamètres de spire, aux longueurs du ressort et au nombre de spires.
Banque de données des matériaux
Les valeurs des matériaux de ressort les plus importants (résistance à la dilatation, tension d'élévation autorisée, module d'élévation, module E, densité) sont recherchées par FED5 dans la banque de données intégrée.Ainsi vous n'avez pas à modifier les lignes caractéristiques ou les tableaux.
Tolérances
Les tolérances pour le diamètre de fil de fer d sont calculées par FED5 selon EN 10218 et EN 10270, et pour Dm, L0, F1, F2, selon EN 15800 et DIN 2096.

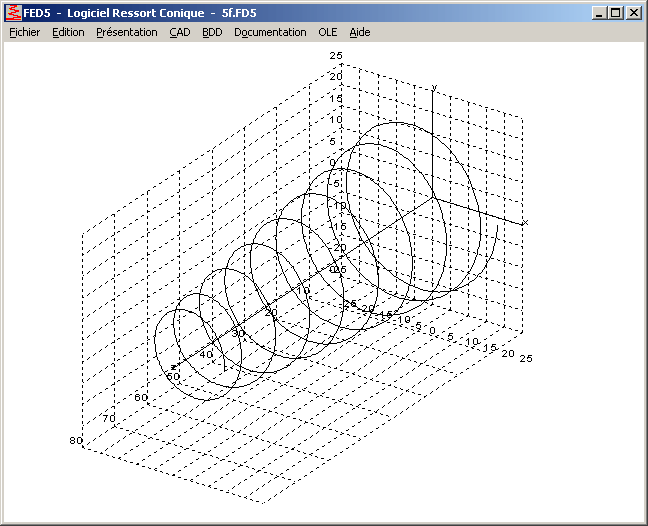

Dessin du ressort
Des dessins techniques en coupe de ressorts de compression coniques de longueur totale quelconque peuvent être représentés graphiquement et pris en charge par les fichiers DXF ou IGES vers le programme CAD.

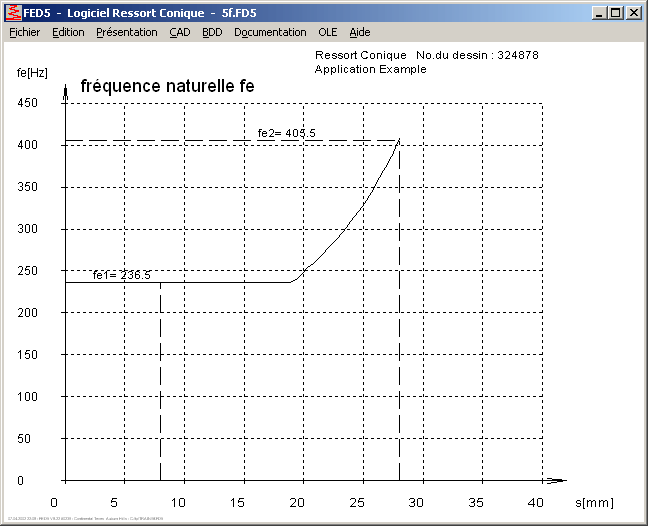

Diagramme
FED5 vous permet de voir sur écran le déroulement de la ligne caractéristique et le déroulement du travail du ressort.
Chaque graphique peut être imprimé sur des imprimantes; il peut également être pris en charge par les jonctions DXF et IGES vers le programme CAD ou DTP.

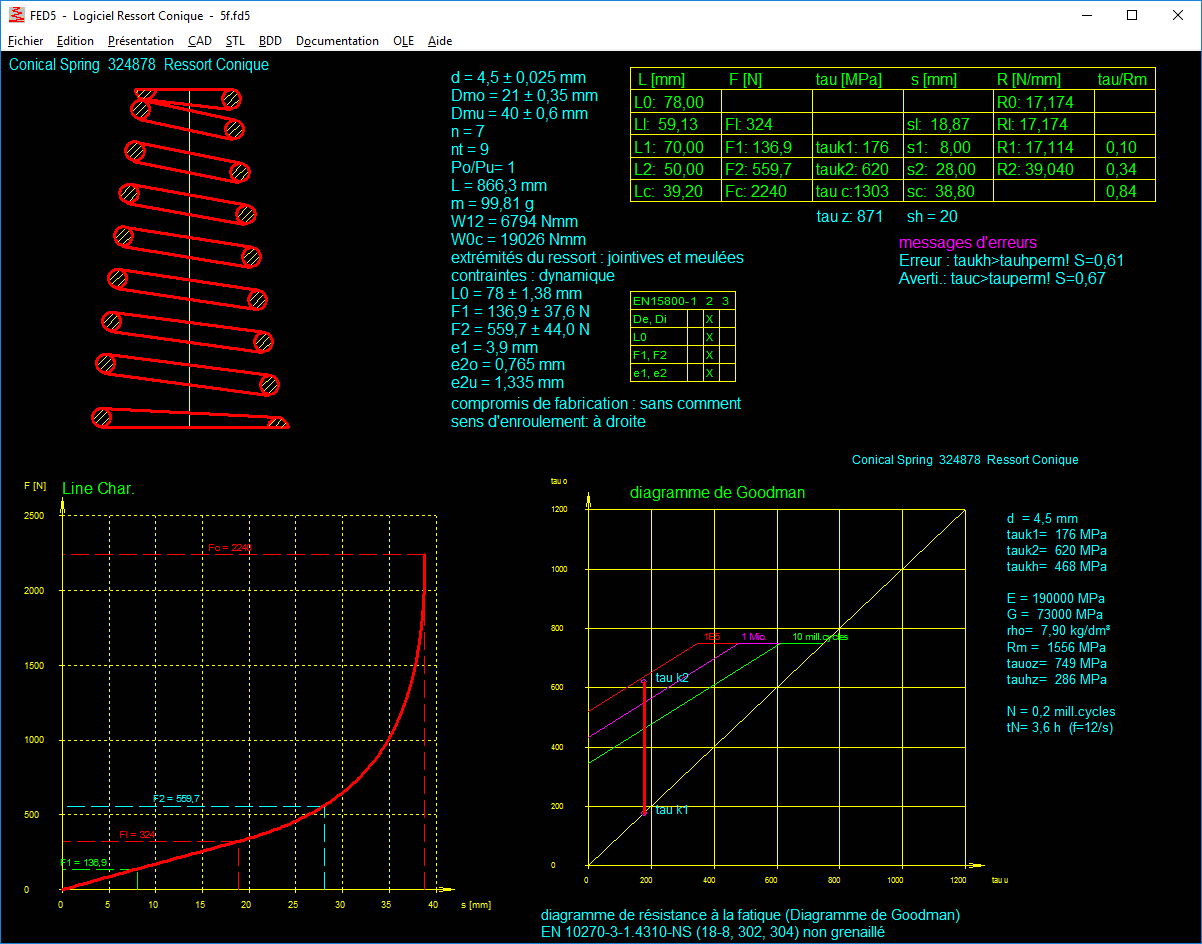

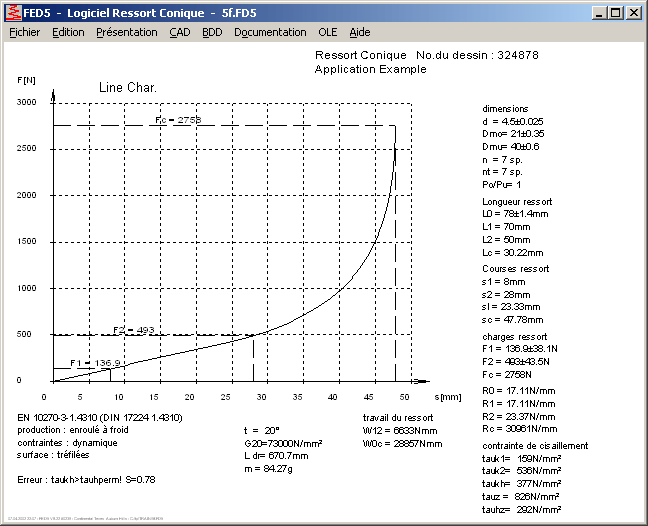

Courbe caractéristique du ressort
La courbe caractéristique (diagramme du chemin de force) d'un ressort de compression conique devient progressive, lorsque les plus grandes spires commencent à se toucher.
Taux du ressort
Le taux du ressort est constant jusqu'au moment ou les plus grandes spires se touchent. A partir de là, le ressort devient de plus en plus dur.
Travail du ressort
Le travail du ressort est représenté par l'intégrale ou la surface qui se trouve en dessous de la courbe caractéristique.
Répartition des tensions
La tension d'élévation dépend, entre autres, du diamètre des spires et devient donc plus grande lorsque celui-ci augmente, jusqu'au moment ou les spires se touchent. FED5 permet la représentation graphique de la répartition des tensions.

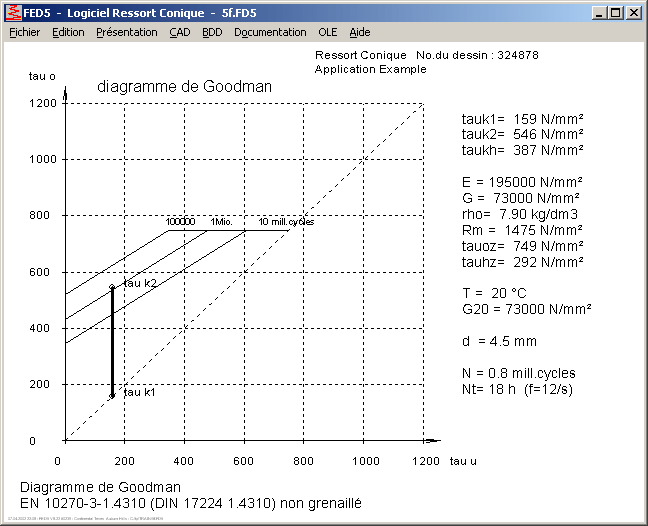

Diagramme de Goodman
Il est possible de reconnaitre immédiatement chez des ressorts dynamiques si la tension d'élévation a été respectée. Les courbes pour la limite de résistance (>10 Mio.) et pour 1 Mio. d'alternances de charge sont dessinées.

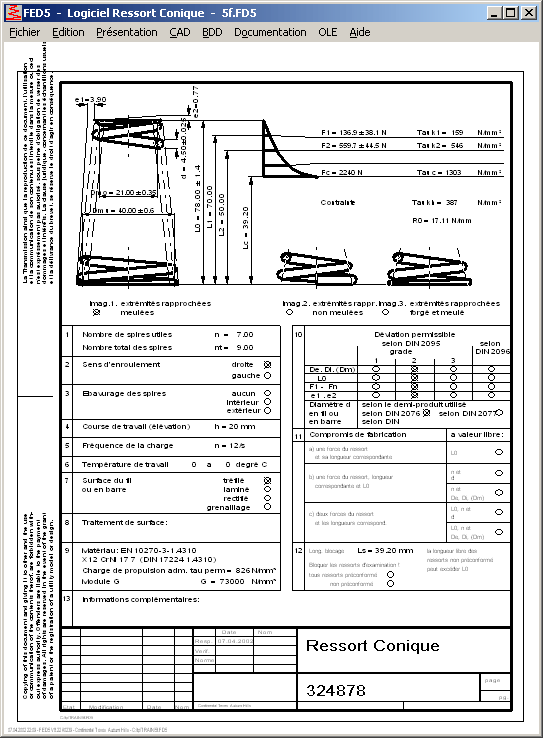

Dessin d'exécution
FED5 crée un dessin d'exécution grâce aux données calculées. Ce dessin peut être pris en charge comme fichier DXF ou IGES vers le programme CAD ou peut être dessiné directement sur une table à dessiner avec le logiciel DXFPLOT.
Totalité de la livraison
- Programme FED5, fichiers d'exemples, images et textes d'aide
- Formulaire d'entrées de données
- Manuel d'utilisation (pdf)
- Contrat de licence pour un droit d'utilisation illimité avec mise à jour
Garantie
Le logiciel HEXAGON est constamment réactualisé et amélioré. Les clients peuvent obtenir les nouvelles versions au prix de mises à jour.
