Z A R 5

Software zur Berechnung von Planetengetrieben

(Stirnräder gerad- oder schrägverzahnt)

(C) Copyright 2000-2017 by HEXAGON, Berlin, Kirchheim, Neidlingen



Berechnungsgrundlagen
ZAR5 berechnet Geometrie und Festigkeit von Planetengetrieben aus gerad-und schrägverzahnten Stirnrädern mit Evolventenverzahnung nach DIN 3960, 3961, 3967 und 3990. In zwei Stufen werden die Getriebepaarung Sonne-Planet und Planet-Hohlrad berechnet.



Vorauslegung
In der Vorauslegung berechnet ZAR5 aus Antriebsdrehzahl, Abtriebsdrehzahl und zu übertragender Leistung ein geeignetes Planetengetriebe.


Geometrieberechnung
Eingriffswinkel, Schrägungswinkel, Normalmodul, Zähnezahlen, Zahnbreiten, Profilverschiebungsfaktoren, Achsabstand und Kopfrücknahme können Sie im Dialogfenster Abmessungen modifizieren und optimieren. Als Bezugsprofil können Sie das Standardwerkzeug nach DIN 867 verwenden, oder ein Sonderprofil bei Eingabe von Kopf-, Fußhöhen- und Ausrundungsfaktoren festlegen.

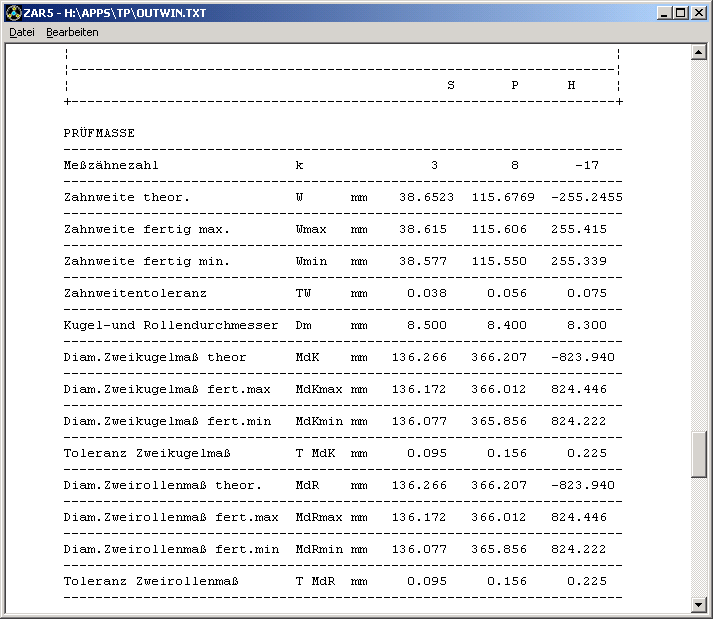

Ausdruck
Berechnet werden alle wichtigen Geometriedaten, Werkzeugabmessungen und Überdeckungsfaktoren. Aus Verzahnungsqualität und Toleranzfeld werden außerdem Zahndicken, Zahnspiel, Zahnweitenmaß, diametrales Zweikugel- und Zweirollenmaß und alle zulässigen Abweichungen nach DIN 3961 und DIN 3967 ermittelt.


Festigkeitsberechnung

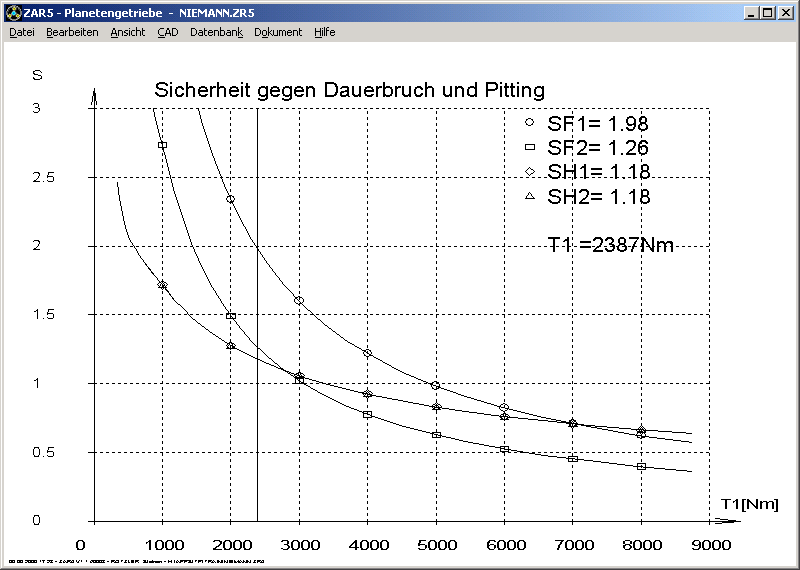

Ein Tragfähigkeitsnachweis gegen Zahnfuß- dauerbruch und Grübchenbildung für die Paarung Sonne-Planet und Planet-Hohlrad kann wahlweise nach DIN 3990 Teil 1-3 oder nach DIN 3990 Teil 41 (Fahrzeuggetriebe) durchgeführt werden. Wenn das berechnete Getriebe nicht dauerfest ist, wird die Zeit bis Zahnfußdauerbruch bzw. Pittingbildung berechnet. In einem Diagramm werden Sicherheit und Lebensdauer in Abhängigkeit vom Nenndrehmoment angezeigt.

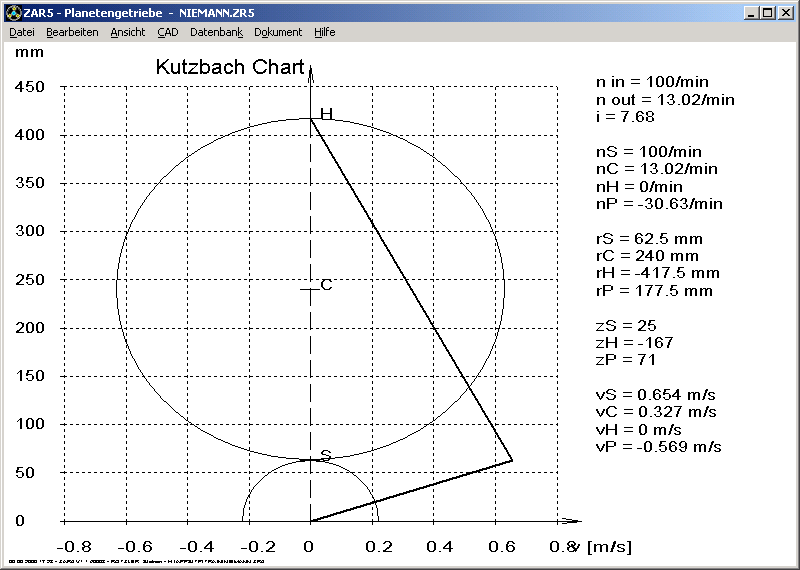

Kutzbach-Diagramm
Im Kutzbach-Diagramm kann man die Relativdrehzahlen aus den Geschwindigkeitsvektoren berechnen.


Getriebeschaubild nach Wolf
Im Getriebeschaubild ist die Verteilung der Drehmomente auf die 3 Wellen (2 Differenzwellen und 1 Summenwelle) dargestellt, außerdem werden die relativen Übersetzungsverhältnisse eingezeichnet.


Animation
In einer Animation kann man die Kinematik des Umlaufgetriebes am Bildschirm simulieren. Außerdem gibt es eine Animation des Zahneingriffs zwischen Sonne-Planet und Planet-Hohlrad.

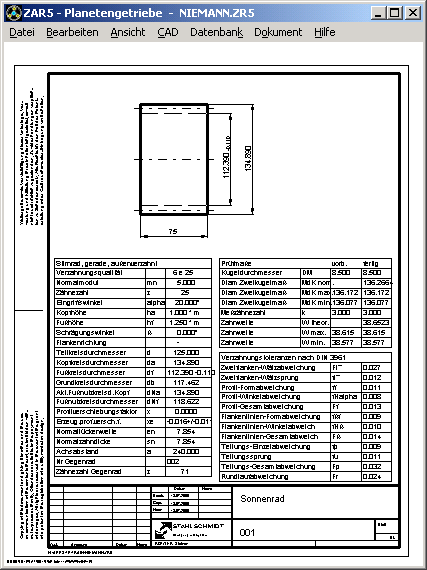

Fertigungszeichnung
Für Sonne, Planet und Hohlrad kann man eine Fertigungszeichnung mit Tabellen aller Herstelldaten ausdrucken oder in CAD übernehmen.

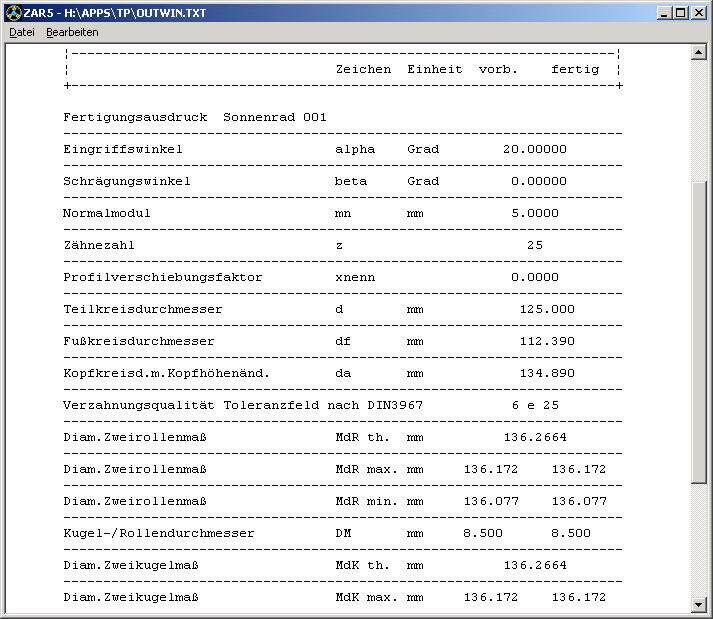

Werkstattblatt
Das Werkstattblatt enthält die Herstelldaten und Prüfmaße in vorbearbeitetem Zustand (gefräst) und fertigbearbeitet (geschliffen).

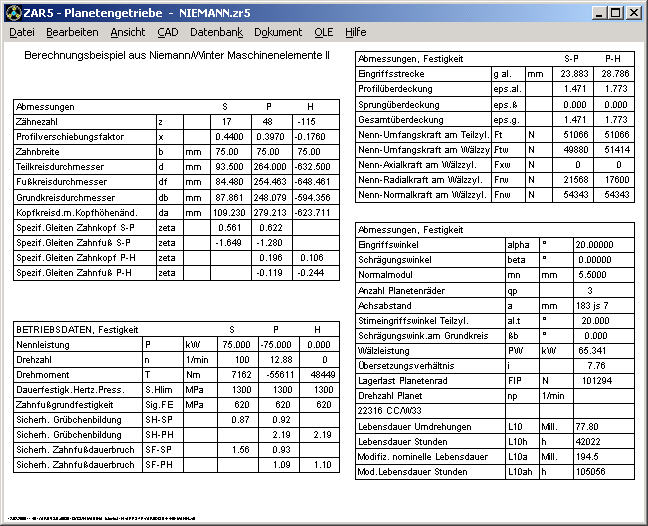

Quick-Ansicht
Hier werden die wichtigsten Daten des Planetengetriebes auf einer Bildschirmseite angezeigt.


Wälzlagerberechnung für Planetenlagerung
Bei Wälzlagerung der Planetenräder berechnet ZAR5 die Lebensdauer anhand der mitgelieferten Datenbanken für Rillenkugellager, Nadelhülsen, Nadellager, Zylinderrollenlager, Kegelrollenlager und Pendelrollenlager.


CAD-Schnittstelle
DXF- und IGES-Schnittstelle ermöglichen die Kopplung mit CAD-Systemen sowie mit Publishing- und Textprogrammen. ZAR5 generiert Zeichnungen von Vorder- und Seitenansicht der berechneten Zahnräder, außerdem Tabellen mit Verzahnungsdaten und Prüfmaßen. Einzelzahn, Zahnlücke, Zahnrad, Abwälzwerkzeug, Planetengetriebe und einen Bildausschnitt vom Zahneingriff können Sie am Bildschirm darstellen oder als CAD-Zeichnung maßstäblich ausgeben.

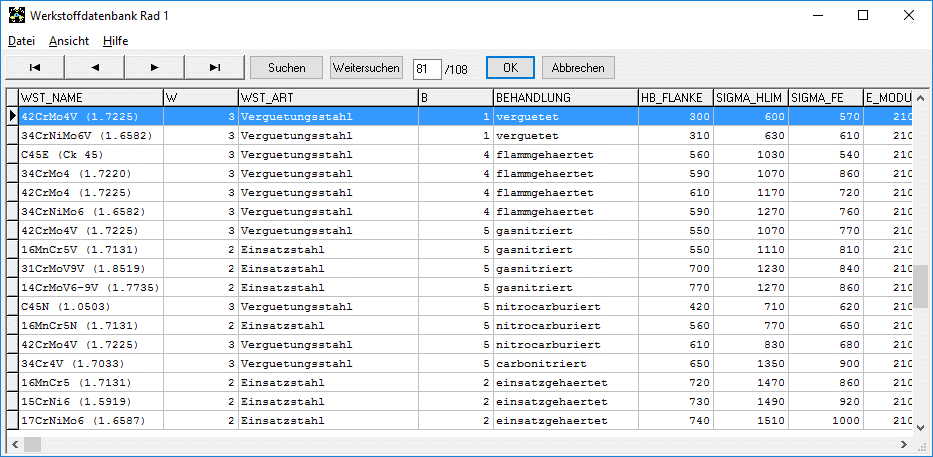

Werkstoff- und Profildatenbank
ZAR5 enthält eine frei erweiterbare Datenbank mit den gebräuchlichsten Zahnradwerkstoffen. Firmenspezifische Sonderwerkzeuge können ebenfalls per Datenbank verwaltet werden.


Hard-und Softwarevoraussetzungen
ZAR5 gibt es als 32-bit und 64-bit Applikation für Windows 7, Windows 8, Windows 10, Windows XP.

Lieferumfang
CD-ROM oder zip-Datei mit Programm und pdf-Handbuch, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht, kostenlose Hotline.

Info- und Update-Service
HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.

Gewährleistung
HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir bieten kostenlose telefonische Einsatzunterstützung und Hotline. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuheiten werden Kunden regelmäßig informiert.
