Software zur Berechnung von Kerbverzahnungen nach DIN 5481

Copyright 2005-2017 by HEXAGON, Neidlingen, Kirchheim, Berlin


Berechnung von Kerbverzahnungen nach DIN 5481 mit WN8

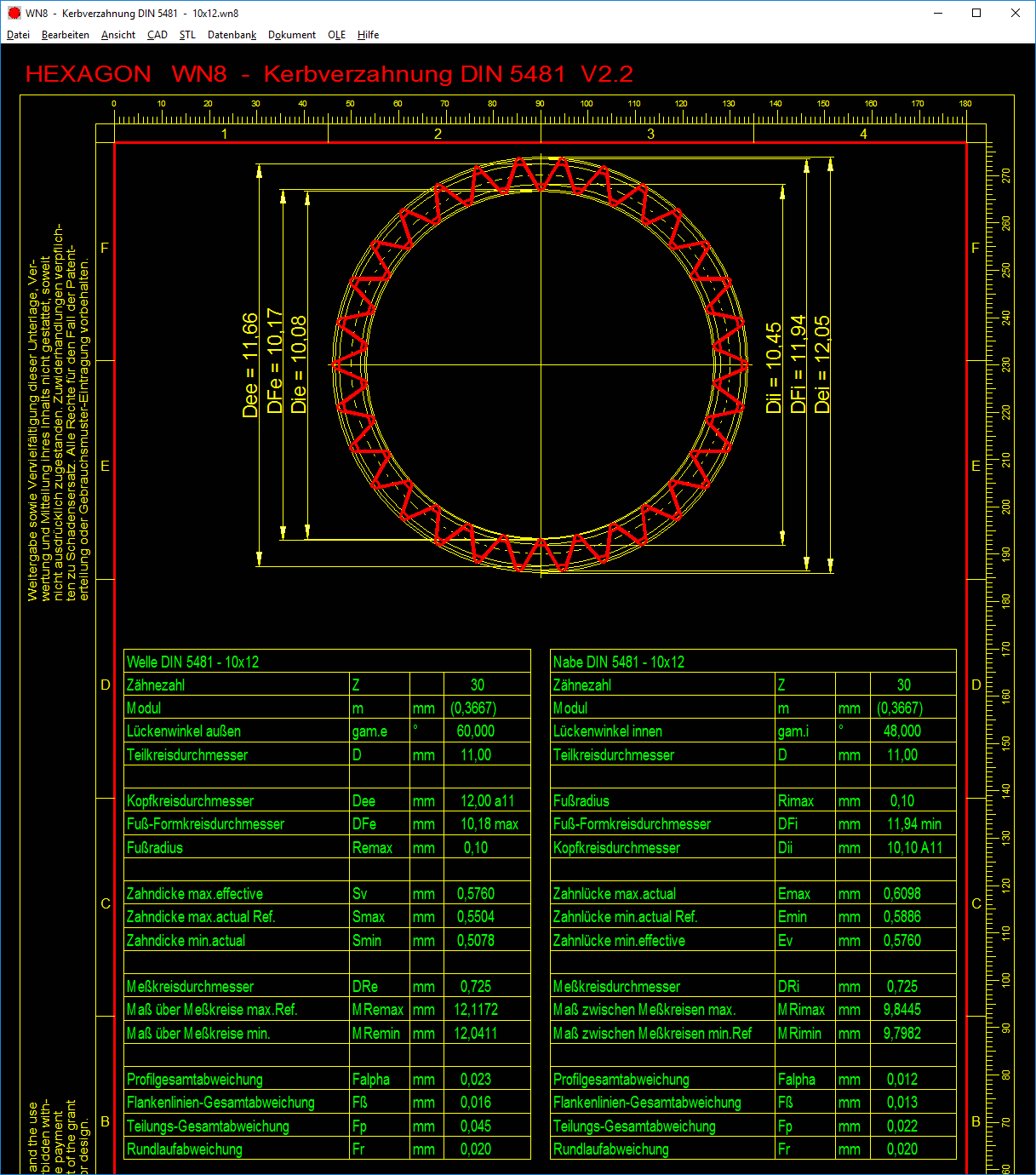

WN8 berechnet Abmessungen und Tragfähigkeit von Kerbverzahnungen mit geraden Flanken nach DIN 5481. Eine Zahnformzeichnung wird vom Programm generiert und kann maßstäblich in CAD übernommen werden. Werkstoffe werden aus der integrierten Datenbank gewählt.


Vorauslegung

In der Vorauslegung wird aus dem zu übertragenden Drehmoment eine passende Kerbverzahnung berechnet.


Abmessungen

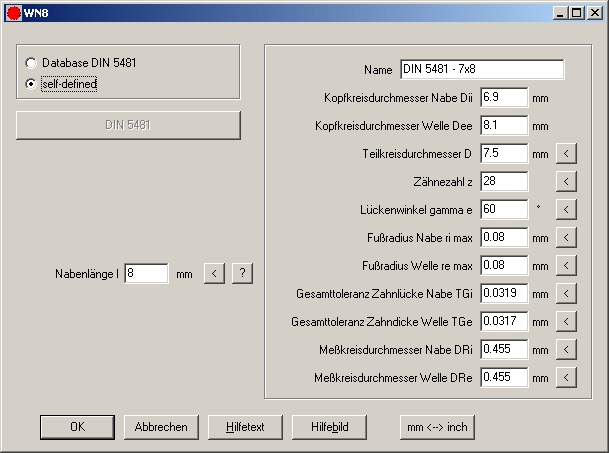

Die Normgrößen nach DIN 5481 können aus der integrierten Datenbank gewählt werden. Alternativ kann man selber die Daten für selbstdefinierte Kerbverzahnungen direkt eingeben.


Werkstoffdatenbank

Die Werkstoffdatenbank enthält die benötigten Festigkeitskennwerte der wichtigsten Stähle und kann vom Anwender beliebig erweitert werden.


Festigkeitsberechnung

Eine Sicherheit gegen Überschreitung der zulässigen Flächenpressung wird berechnet nach Niemann (Maschinenelemente Band 1, 2005)


Quick-Ansicht

Die Quick-Ansicht enthält Profilzeichnung und Tabellen mit den wichtigsten Ergebnissen auf einer Bildschirmseite.


Ausdruck

Die Berechnungsergebnisse kann man ausdrucken, als HTML-Tabelle abspeichern, oder direkt in MS-Excel übernehmen.


Zeichnungen und Tabellen

WN8 generiert eine maßstäbliche Zeichnung des Zahnprofils von Zahnwelle und Zahnnabe, die Sie direkt in CAD übernehmen können. Außerdem Tabellen mit den Abmessungen (mit oder ohne Prüfmaße) und Toleranzen.




Fertigungszeichnung

Eine Fertigungszeichnung mit Zahnprofil und Abmessungen wird von WN8 erstellt. Zeichnungsinformationen und Änderungsindex kann man im Programm eingeben.


HEXAGON-Hilfesystem

Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von Grenzwerten gibt WN8 Fehlermeldungen aus. Zu jeder Fehlermeldung gibt es eine genauere Beschreibungen mit Abhilfemöglichkeiten.


Schnittstellen Export

DXF, IGES, STL, HTML, TXT, DBF, Excel, WN8.


Schnittstellen Import

TXT, DBF, Excel, WN8.


Lieferumfang

Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung, kostenlose Hotline.


Systemvoraussetzungen

WN8 gibt es als 32-bit oder 64-bit Applikation für Windows 7, Windows 8, Windows 10.


Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose telefonische Einsatzunterstützung und Hotline. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
