W N 7

Software zur Berechnung von Polygonprofilen P4C

(C) Copyright 2002-2017 by HEXAGON Software, Berlin


Berechnung

Die WN7-Software berechnet Abmessungen und Festigkeitsnachweis für Welle-Nabe-Verbindungen mit Polygonprofil P4C nach DIN 32712.

Vorauslegung

Aus Drehmoment, Werkstoffdaten (wählen aus Datenbank) und Anwendung berechnet WN7 die Mindestgröße eines geeigneten P4C Profils.

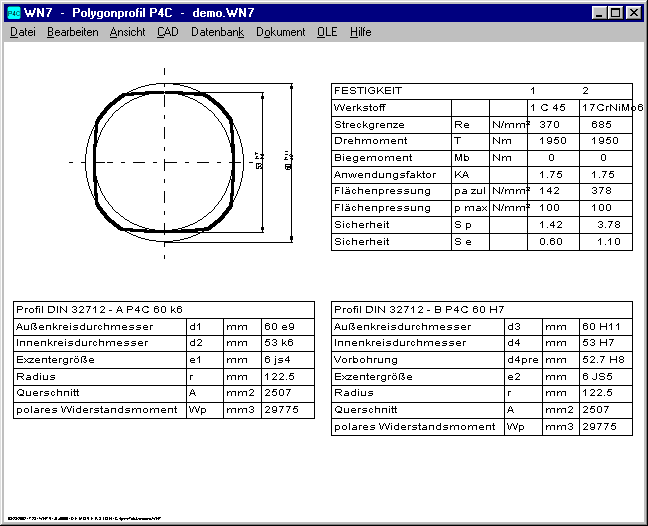

Festigkeitsberechnung

WN7 berechnet Flächenpressung, Schubspannung, Biegespannung und Vergleichsspannung. Bei Überschreitung der zulässigen Werkstoffkennwerte werden Fehlermeldungen ausgegeben. Werkstoff, Anwendungsfaktoren und Lebensdauerfaktoren anhand der WN7-Hilfebilder ermitteln. Die Festigkeitsberechnung erfolgt gemäß DIN 32712 und DIN 6892.

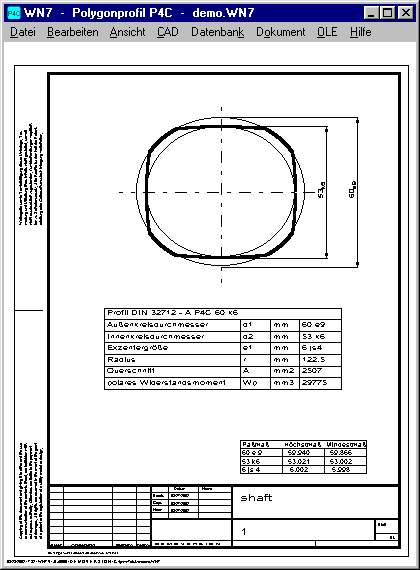

Fertigungszeichnung

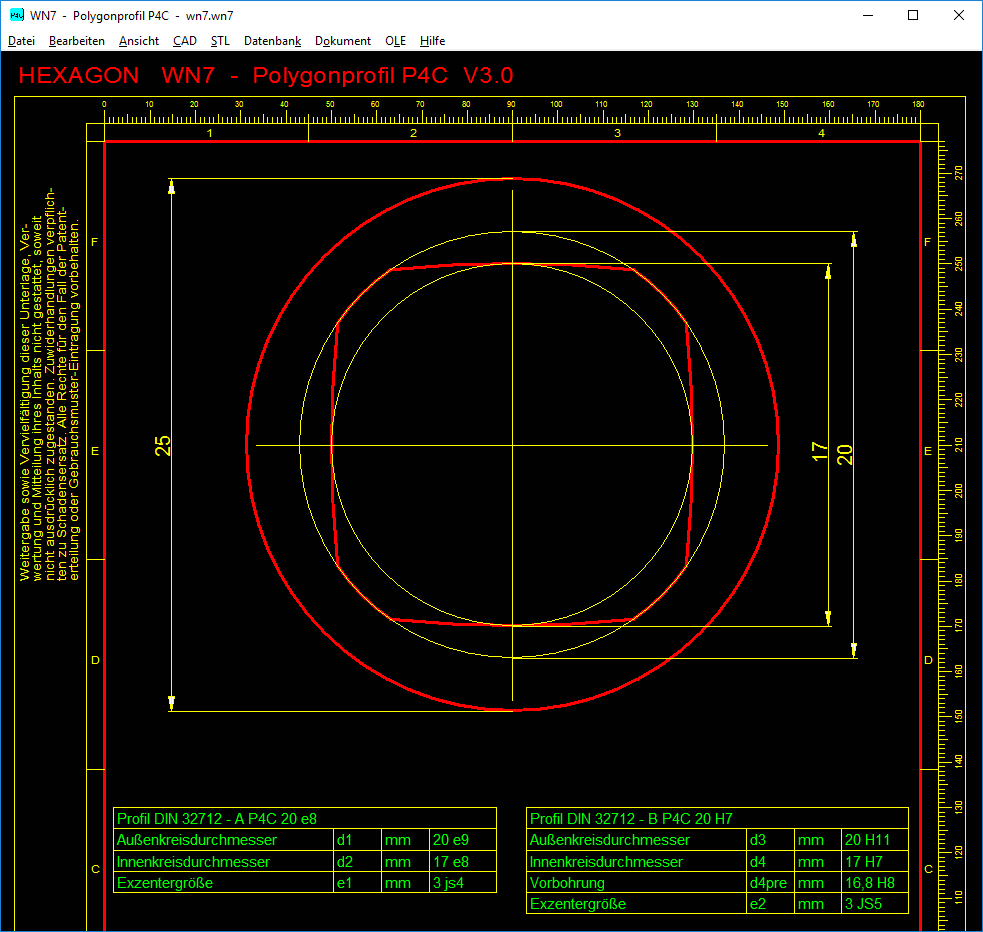

Zeichnungstabellen mit Profilzeichnung nach DIN 32712 können ausgedruckt oder per DXF-/IGES-Schnittstelle in CAD übernommen werden.

HEXAGON-Hilfesystem

Zu allen Eingaben kann das HEXAGON-Hilfesystem mit Hilfetexten und Hilfebildern eingeblendet werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.

Hard-und Softwarevoraussetzungen

Die WN7-Software gibt es als 32-bit und 64-bit Applikation für Windows 7, Windows 8, Windows 10.

Lieferumfang

Zum Lieferumfang des WN7-Pakets gehören WN7-Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.

Info- und Update-Service

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.


WN7 Demoversion herunterladen (633 kB)
