W N 5

Software zur Berechnung von Involute Splines nach ISO 4156 und ANSI B92.2M

(C) Copyright 2001-2017 by HEXAGON, Berlin, Neidlingen, Kirchheim


Berechnung

Die WN5-Software berechnet Abmessungen, Toleranzen, Prüfmaße und Festigkeitsnachweis für SAE-Zahnwellenverbindungen mit Evolventenflanken (Involute Splines) nach ISO 4156 und ANSI B92.2M. Grundsätzlich wird in metrischen Eiunheiten gerechnet, es kann jedoch auch auf amerikanische Einheiten inch, psi, lb-in umgeschaltet werden. WN5 berechnet die Typen "Flat Root Side Fit" und "Fillet Root Side Fit" (flankenzentriert). Der Eingriffswinkel beträgt 30°, 37,5° oder 45°.


Flankenspiel, Toleranzen

Aus der Toleranzklasse nach ISO 4156 / ANSI B92.2M berechnet WN5 die zulässigen Abweichungen und Toleranzen aus Passungsklasse (Fit Class) und Toleranzklasse (Spline Tolerance Class). Bei Eingabe der Rundlaufabweichungen von Welle und Nabe berechnet WN5 das erforderliche Flankenspiel.

Prüfmaße

Aus Abmessungen und den gewählten Toleranzklassen berechnet das Programm Zahnweite und diametrales Zweirollenmaß (Min-, Max- und Nennwert), wobei Meßzähnezahl und Rollendurchmesser frei eingegben werden können.

Festigkeitsberechnung

WN5 berechnet Flächenpressung, Schubspannung, Biegespannung und Vergleichsspannung. Bei Überschreitung der zulässigen Werkstoffkennwerte werden Fehlermeldungen ausgegeben. Werkstoff, Anwendungsfaktoren und Lebensdauerfaktoren kann man von WN5 berechnen lassen, oder manuell eingeben. Die Festigkeitsberechnung erfolgt gemäß "Design Guide for Involute Splines", SAE 1994.

Fertigungszeichnung

Zeichnungstabellen mit Verzahnungsdaten und Prüfmaßen nach ISO 4156 oder SAE B92.2M, zusammen mit einer Skizze von Zahnwelle bzw. Nabe, können ausgedruckt oder per DXF-/IGES-Schnittstelle in CAD übernommen werden.

Zahneingriff

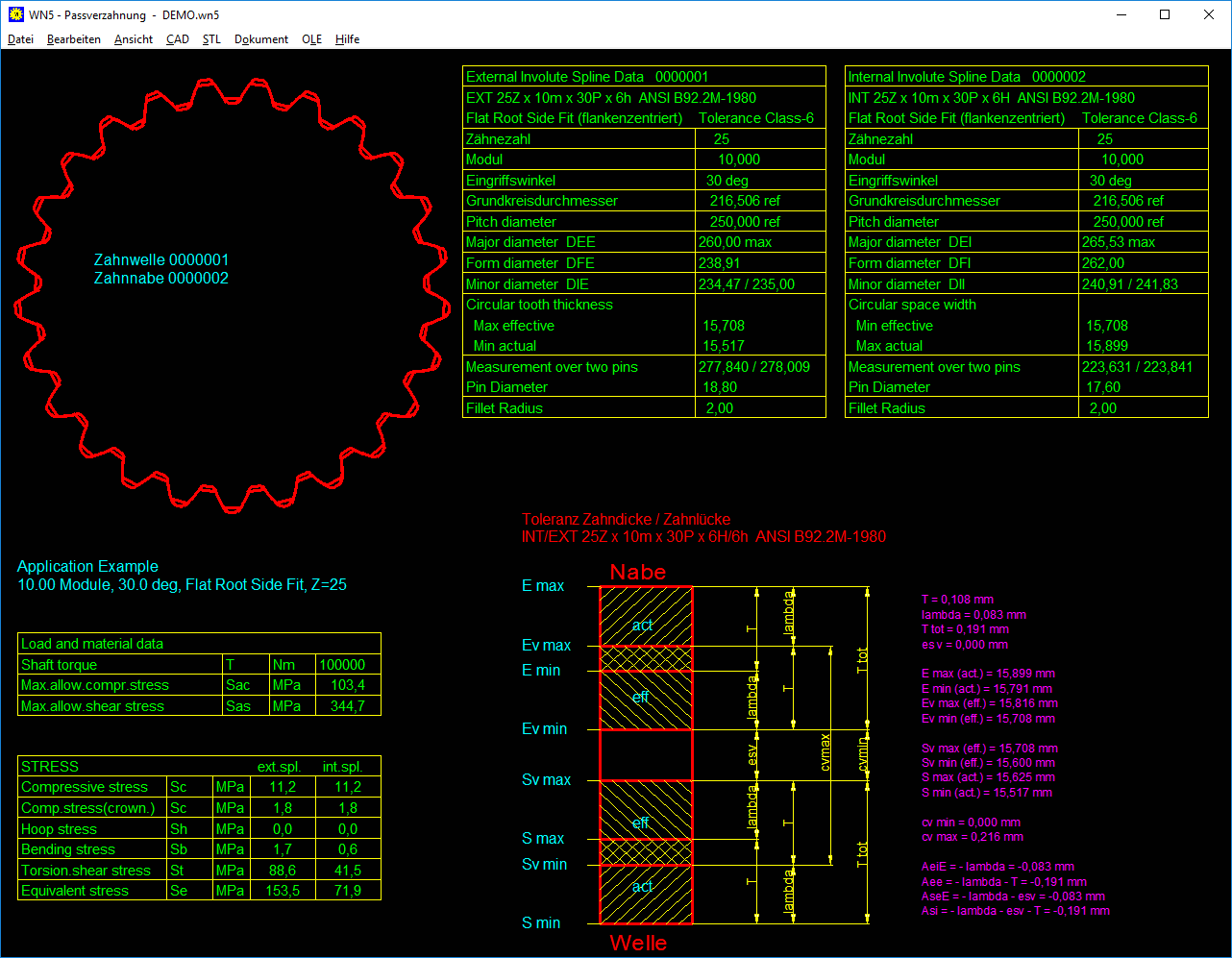

Zeichnungen von Zahnprofil, Zahneingriff, Bezugsprofil des Verzahnungswerkzeugs kann WN5 am Bildschirm anzeigen oder maßstäblich als CAD-Datei generieren.

CAD-Schnittstelle

Eine maßstäbliche Zeichnung der berechneten Zahnwellenverbindung kann über DXF- oder IGES-Schnittstelle in CAD übernommen werden, ebenso eine Zeichnungstabelle mit den wichtigsten Daten nach ISO 4156 oder ANSI B92.2M.

HEXAGON-Hilfesystem

Zu allen Eingaben kann das HEXAGON-Hilfesystem mit Hilfetexten und Hilfebildern eingeblendet werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.

Hard-und Softwarevoraussetzungen

Die WN5-Software gibt es als 32-bit und 64-bit Applikation für Windows 7, Windows 8, Windows 10.

Lieferumfang

Zum Lieferumfang des WN5-Pakets gehören WN5-Programm, Benutzerhandbuch (pdf), Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht.

Info- und Update-Service

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.



© ISO: International Standards Organisation
© SAE: Society of Automotive Engineers, Inc.
© ANSI: American National Standards Institute
