L G 2

Software zur Berechnung von Hydrodynamischen Radialgleitlagern

(C) Copyright 2002-2017 by HEXAGON Software, Berlin


Berechnung

LG2 berechnet hydrodynamische Radial-Gleitlager mit 360° Umschließungswinkel im stationären Betrieb nach DIN 31652. Das Programm berechnet sowohl drucklos geschmierte Lager mit Wärmeabfluß durch Konvektion, als auch Gleitlager mit Druckschmierung bei Wärmeabfuhr durch das Schmiermittel. Lagertemperatur bzw. Schmierstoffaustrittstemperatur ermittelt LG2 iterativ gemäß DIN 31652 Teil 1. Das Programm berechnet die Viskosität von Schmierölen ISO VG nach DIN 51563. Sommerfeldzahl, Reibungszahl, Exzentrizität, Schmierstoffdurchsatz, Schmierfilmdicke und Verlagerungswinkel werden nach DIN 31652 Teil 2 berechnet. Grenzwerte für kleinstzulässige minimale Schmierfilmdicke, zulässige Flächenpressung und Lagertemperatur werden nach DIN 31652 Teil 3 ermittelt. Für das empfohlene Lagerspiel nach DIN 31652 kann Größt- und Kleinstmaß des Wellendurchmessers von LG2 berechnen lassen.

Vorauslegung

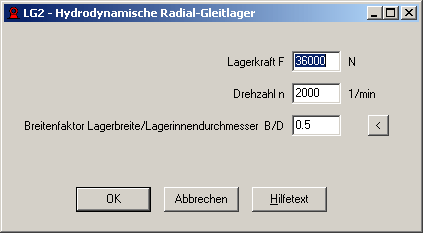

Aus Lagerkraft und Wellendrehzahl können Sie in der Vorauslegung von LG2 eine geeignete Gleitlagerung berechnen lassen. LG2 ermittelt die Abmessungen von Gleitlager und Welle, Lagerspiel und Abmaße. Wenn Eigenschmierung nicht ausreicht, wird Druckschmierung gewählt. Das Schmiermittel wird so gewählt, daß die Anforderungen an Schmierfilmdicke und Reibung erfüllt sind.

Nachrechnung

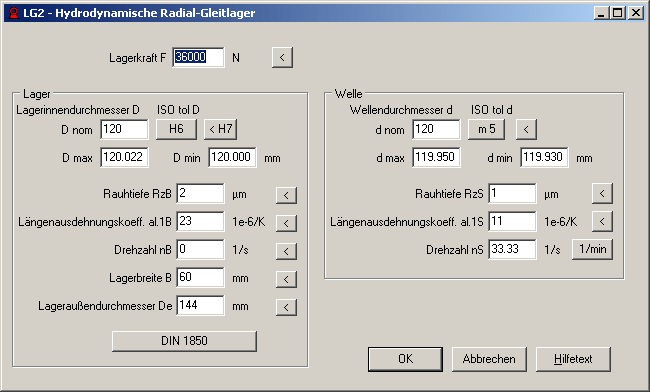

Für die Berechnung der Gleitlagerung sind zunächst Lagerkraft und Abmessungen, Toleranzen, Rauhtiefe von Gleitlager und Welle, Längenausdehnungskoeffizienten einzugeben. Größt- und Kleinstdurchmesser der Lagerbohrung im eingepressten Zustand kann man alternativ durch Eingabe einer ISO-Passung berechnen lassen. Die Abmaße des Wellendurchmessers berechnet LG2 aus dem Richtwert für das empfohlenen Lagerspiel nach DIN 31652.

Schmierung

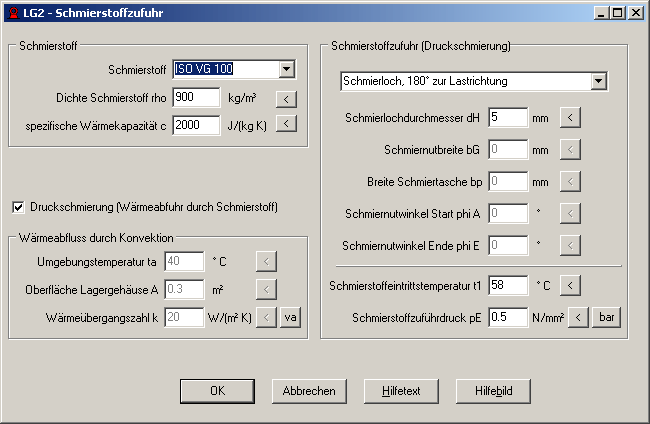

Als Schmiermittel kann ein Schmieröl ISO VG 2 bis ISO VG 1500 gewählt werden. Bei Druckschmierung sind Form, Lage und Abmessungen von Schmierloch, Schmiernut oder Schmiertasche einzugeben, außerdem Schmierstoffzuführdruck und Eintrittstemperatur. Bei Wärmeabfuhr durch Konvektion werden Umgebungstemperatur, Oberfläche und Wärmeübergangszahl benötigt.

Datenbank

Die Richtwerte für Lagerspiel und zulässige minimale Schmierfilmdicke werden als Datenbankdatei mitgeliefert, ebenso die Abmessungen von Gleitlagern nach DIN 1850, Form G.

Ergebnisausdruck

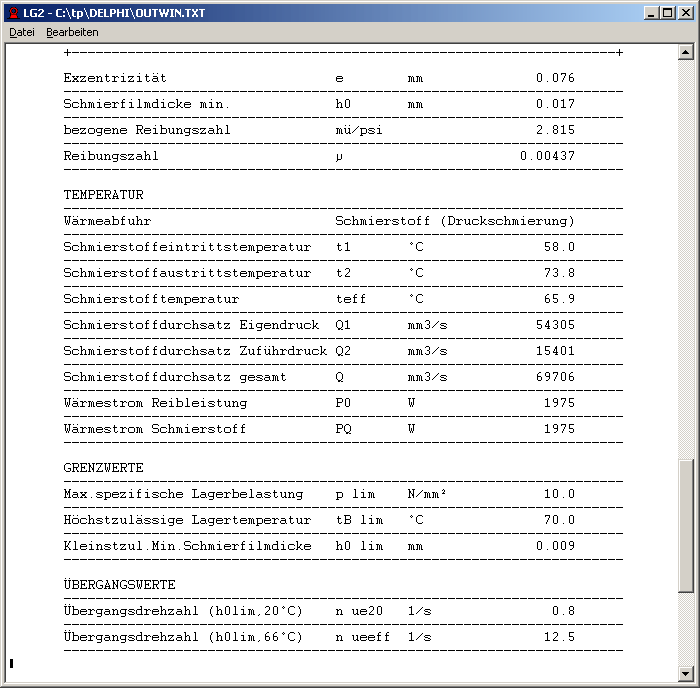

Ein Liste aller Eingabedaten und Berechnungsergebnisse kann ausgedruckt, abgespeichert, als HTML-Datei exportiert oder in Excel übernommen werden.

Quick-Ansicht

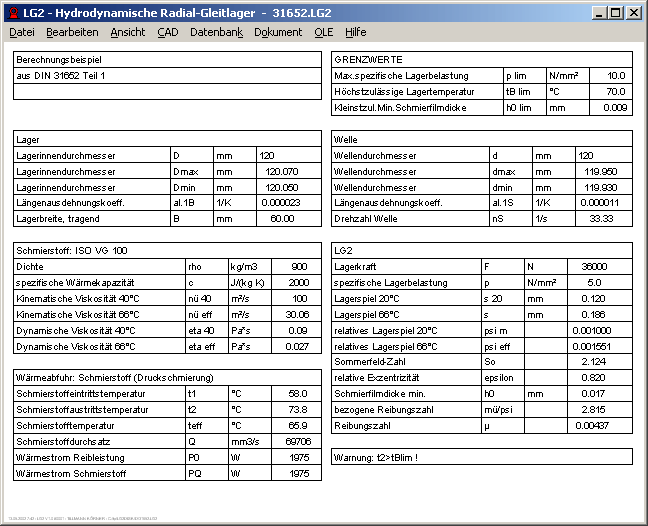

Tabellen mit den wichtigsten Lagerdaten auf einer Seite.

Fertigungszeichnung

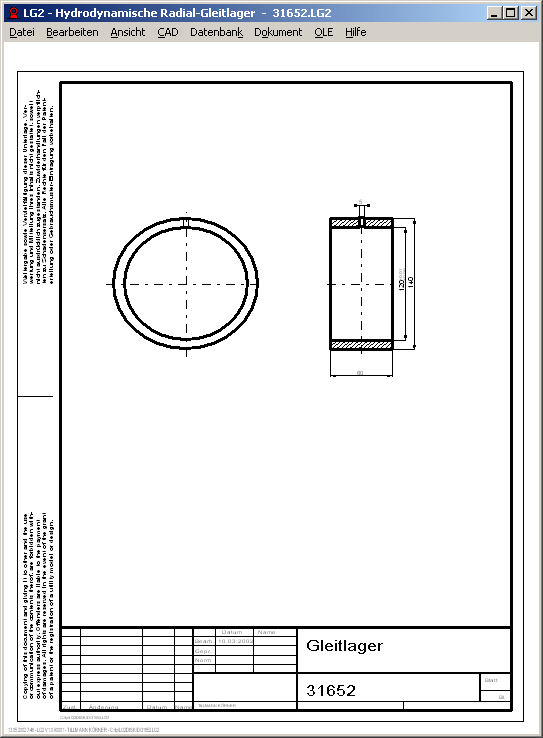

Eine Zeichnung der bemaßten Gleitlagerbuchse mit Zeichnungsrahmen kann ausgedruckt oder per DXF-/IGES-Schnittstelle in CAD übernommen werden. Zeichnungsinformationen und Änderungsindex werden direkt im Programm eingegeben.

Diagramme

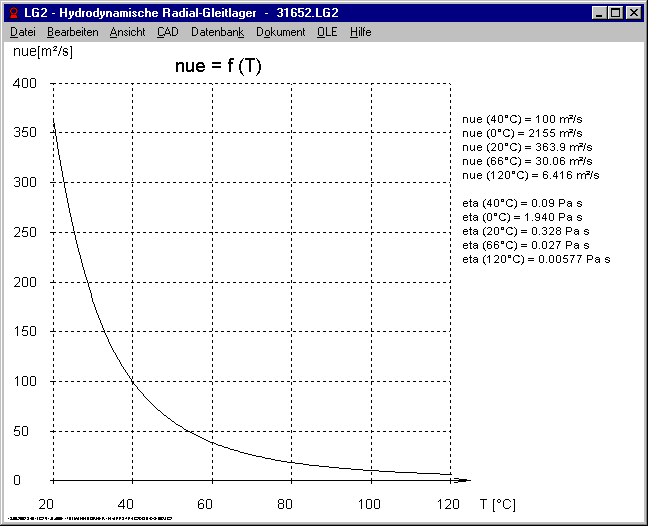

Dynamische und kinematische Viskosität des gewählten Schmierstoffs als Funktion der Temperatur kann man als Diagramm ausgeben.

Schnittstellen

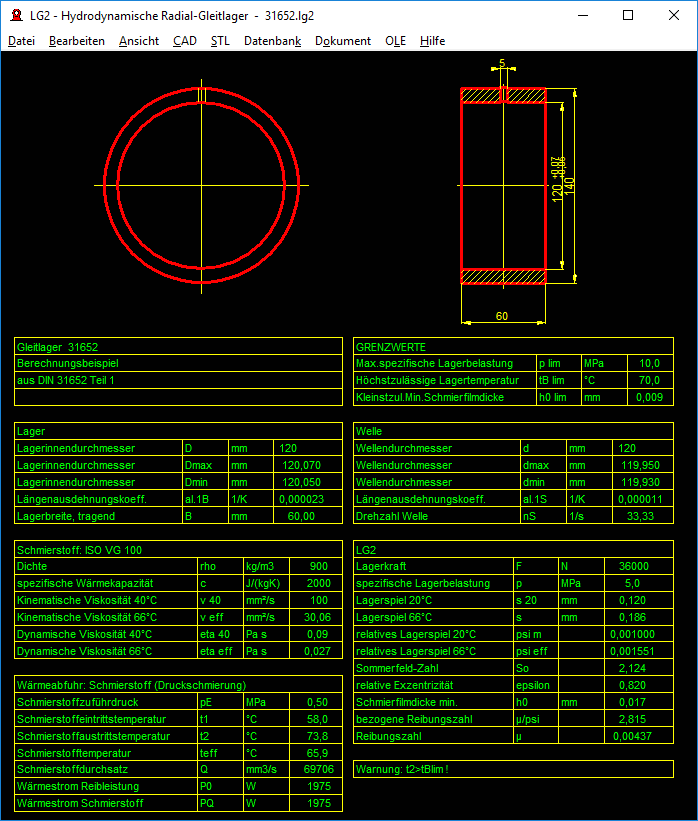

Alle Zeichnungen und Diagramme können Sie als DXF- oder IGES-Datei in CAD übernehmen. Über OLE-Verbindung wird Datenaustausch mit Excel ermöglicht.

HEXAGON-Hilfesystem

Zu allen Eingaben können Hilfetexte und Hilfebilder eingeblendet werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.

Hard-und Softwarevoraussetzungen

Die LG2-Software gibt es als 32-bit und 64-bit Applikation für Windows 7, Windows 8, Windows 10.

Info- und Update-Service

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
