F E D 4

Software zur Tellerfederberechnung nach DIN 2092

(C) Copyright 1991-2017 by HEXAGON, Berlin, Kirchheim, Neidlingen


Berechnungsgrundlagen

Die Software FED4 berechnet Tellerfedern und Tellerfederpakete nach DIN 2092. Dabei werden 2 Berechnungsverfahren unterstützt:

Tellerfedern nach DIN 2093

Die Abmessungen und Kennwerte aller Tellerfedern nach DIN 2093 werden vom Programm zur Verfügung gestellt.

Werkstoffdaten

Die Daten aller Werkstoffe nach DIN 2093 sind im Programm bereits enthalten. Daneben haben Sie die Möglichkeit, durch Eingabe von Elastizitätsmodul, Querzahl, Dichte und Zugfestigkeit weitere Werkstoffe zu definieren.

Diagramme

Im Kraft-Weg-Diagramm können Sie die degressive Federkennlinie der Tellerfeder am Bildschirm anzeigen lassen.

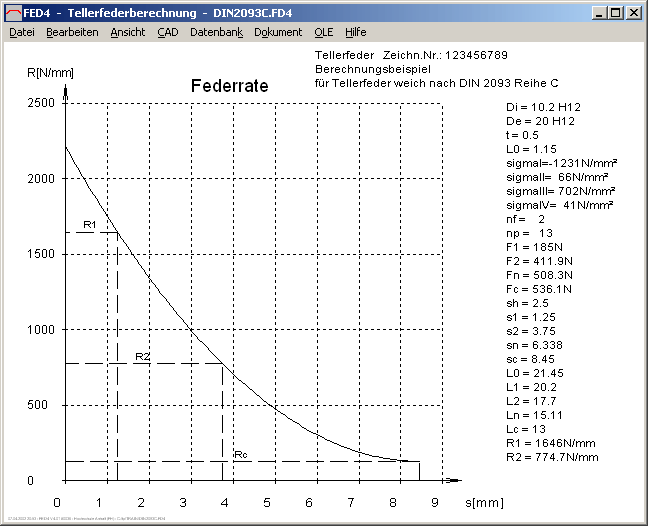

Aus der ersten Ableitung des Kraft-Weg-Diagramms erhält man den Verlauf der Federrate.

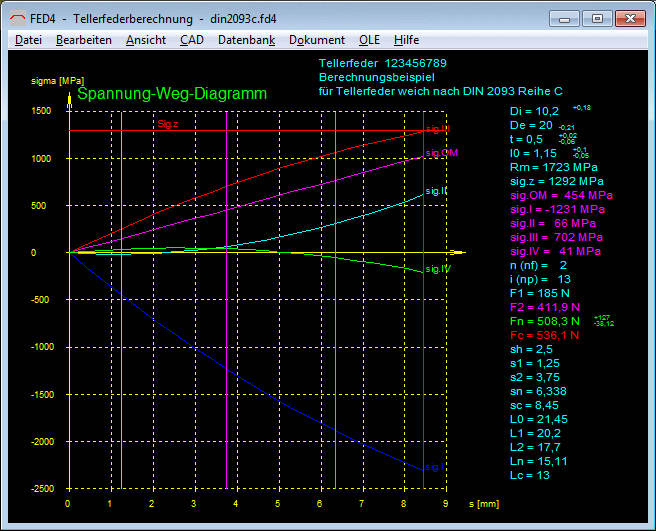

Der Spannungsverlauf in den kritischen Punkten der Tellerfeder wird im Spannungsschaubild dargestellt.

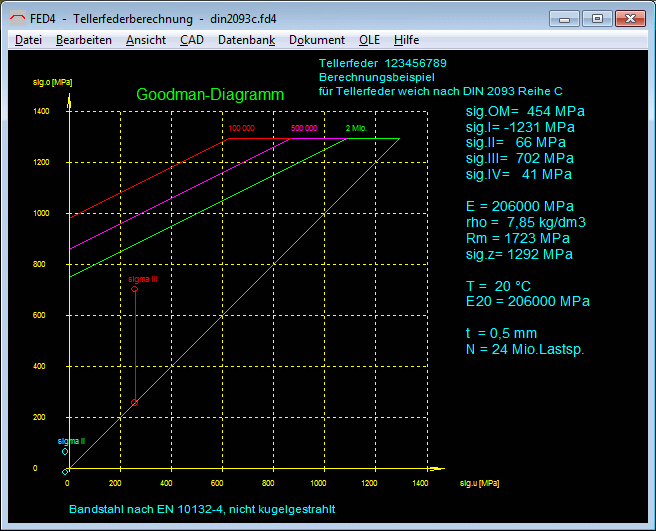

Bei dynamischer Beanspruchung liefert das Goodman-Diagramm wichtige Erkenntnisse zu Dauerfestigkeit und Lebensdauer. Alle Diagramme können Sie ausdrucken oder als DXF-Datei bzw. über Zwischenablage in Ihre Dokumentation übernehmen.

On-Line Eingabe

Bei der On-Line Eingabe werden die wichtigsten Eingaben und Ergebnisse zusammen mit eventuellen Warnungen und Fehlermeldungen auf dem Bildschirm angezeigt. Nach jeder Eingabe können Sie in Sekundenbruchteilen eine eine Neuberechnung durchführen und beobachten, wie sich der geänderte Eingabewert auf das Ergebnis auswirkt.

Hilfe

In den Dialogfenstern können Sie Hilfetext oder ein Hilfebild anzeigen lassen.

Ausdruck

Die Eingabewerte und Rechenergebnisse können Sie sich auf 3 Seiten ausdrucken lassen. In einem Auszug erhalten Sie die wichtigsten Daten auf einer Seite. Ausgabemöglichkeit auf Bildschirm, Drucker, Datei oder Windows-Zwischenablage.

CAD-Schnittstelle

Mit FED4 können Sie Tellerfederzeichnungen und Diagramme als DXF- oder IGES-Datei generieren und in Ihr CAD-System oder Textverarbeitungsprogramm übernehmen.

Warnungen und Fehlermeldungen

Bei Überschreitung der zulässigen Federwege, Spannungen und Normbereiche werden Warnungen und Fehlermeldungen angezeigt. Zu jeder Meldung können Sie sich eine Beschreibung mit Abhilfemöglichkeiten anzeigen lassen.

Lieferumfang

FED4-Programm, Benutzerhandbuch, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht und Updateberechtigung.

Systemvoraussetzungen

FED4 gibt es als 32-bit und 64-bit Applikation für Windows XP, Windows 7, Windows 8, Windows 10.

Info- und Update-Service

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.

Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose telefonische Einsatzunterstützung und Hotline.


FED4 Demoversion für Windows XP/7/8/10 herunterladen (645 kB)
