Software zur Berechnung von Wellfedern

(C) Copyright 2004-2017 by HEXAGON, Berlin


Berechnung von Wellfedern mit FED13

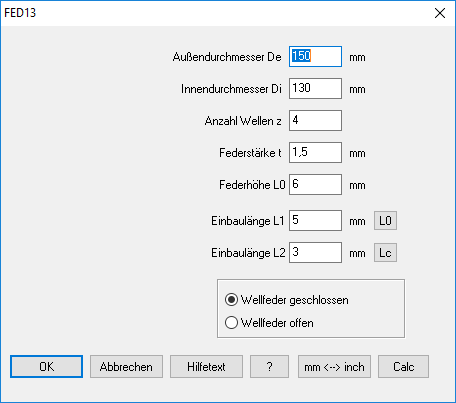

Aus den Abmessungen von ringförmigen Federn mit sinusförmigen Wellen berechnet das Programm Federkennlinie und Biegespannung für axiale Belastung. Eingabedaten sind Außen- und Innendurchmesser, Blechdicke, Anzahl der Wellen, Höhe der Wellfeder L0. Für die Einbau- bzw. Arbeitslängen L1 und L2 werden Federkräfte und Spannungen berechnet. Der Werkstoff wird aus der integrierten Datenbank gewählt.

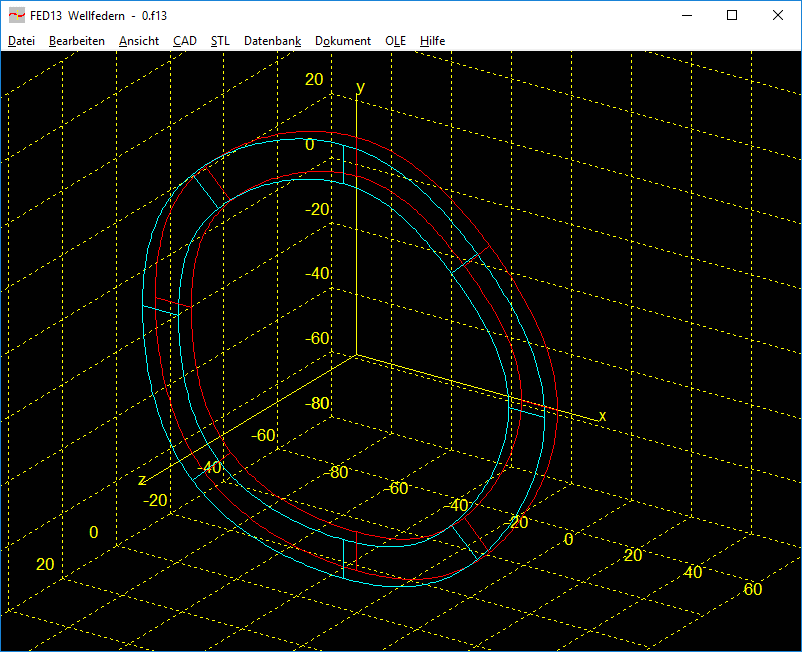

Federzeichnung 2D und 3D

FED13 generiert eine maßstäbliche Zeichnung der Wellfeder (2D mit oder ohne Bemaßung), die Sie direkt in CAD übernehmen können.

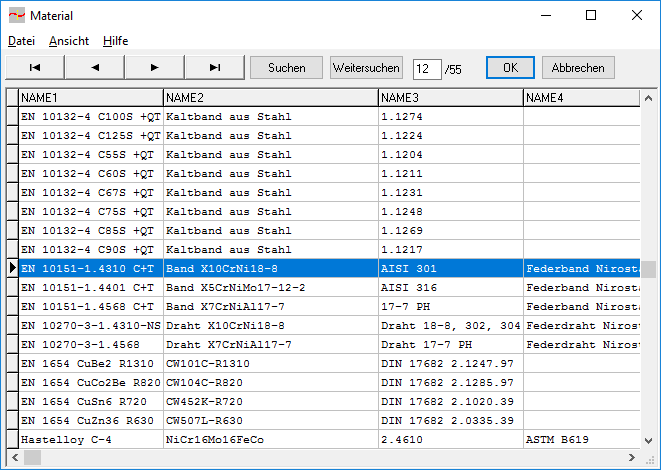

Werkstoffdatenbank

Die Kennwerte der wichtigsten Federwerkstoffe (Zugfestigkeit, zul. Schub- und Biegespannung in Abhängigkeit von Materialdicke, Schubmodul, E-Modul, Dichte) holt FED13 aus der integrierten Datenbank. Die DBF-Datei kann vom Anwender modifiziert und erweitert werden.

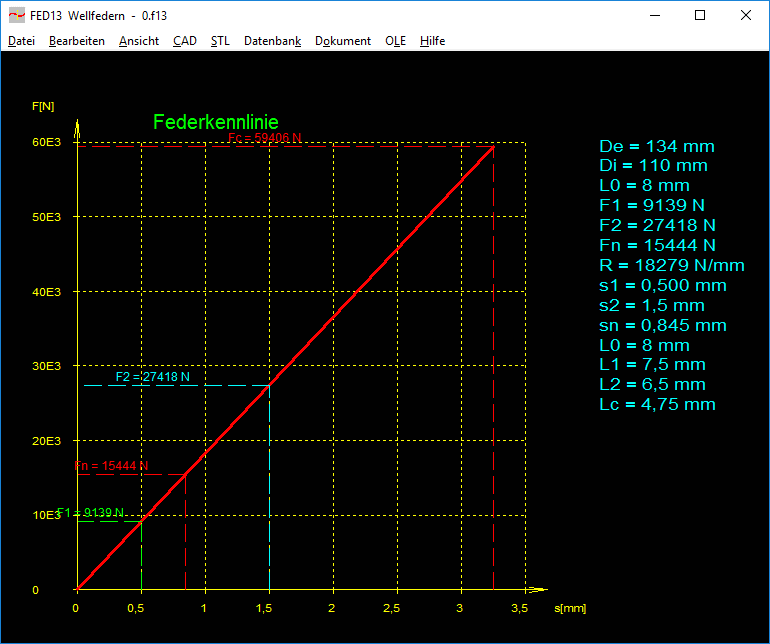

Diagramme

FED13 berechnet die Federkennline (Kraft-Weg-Diagramm) als Funktion von Federweg und Federlänge. Die Diagramme können Sie ausdrucken oder als DXF- Datei bzw. über Zwischenablage in Ihre Dokumentation übernehmen.

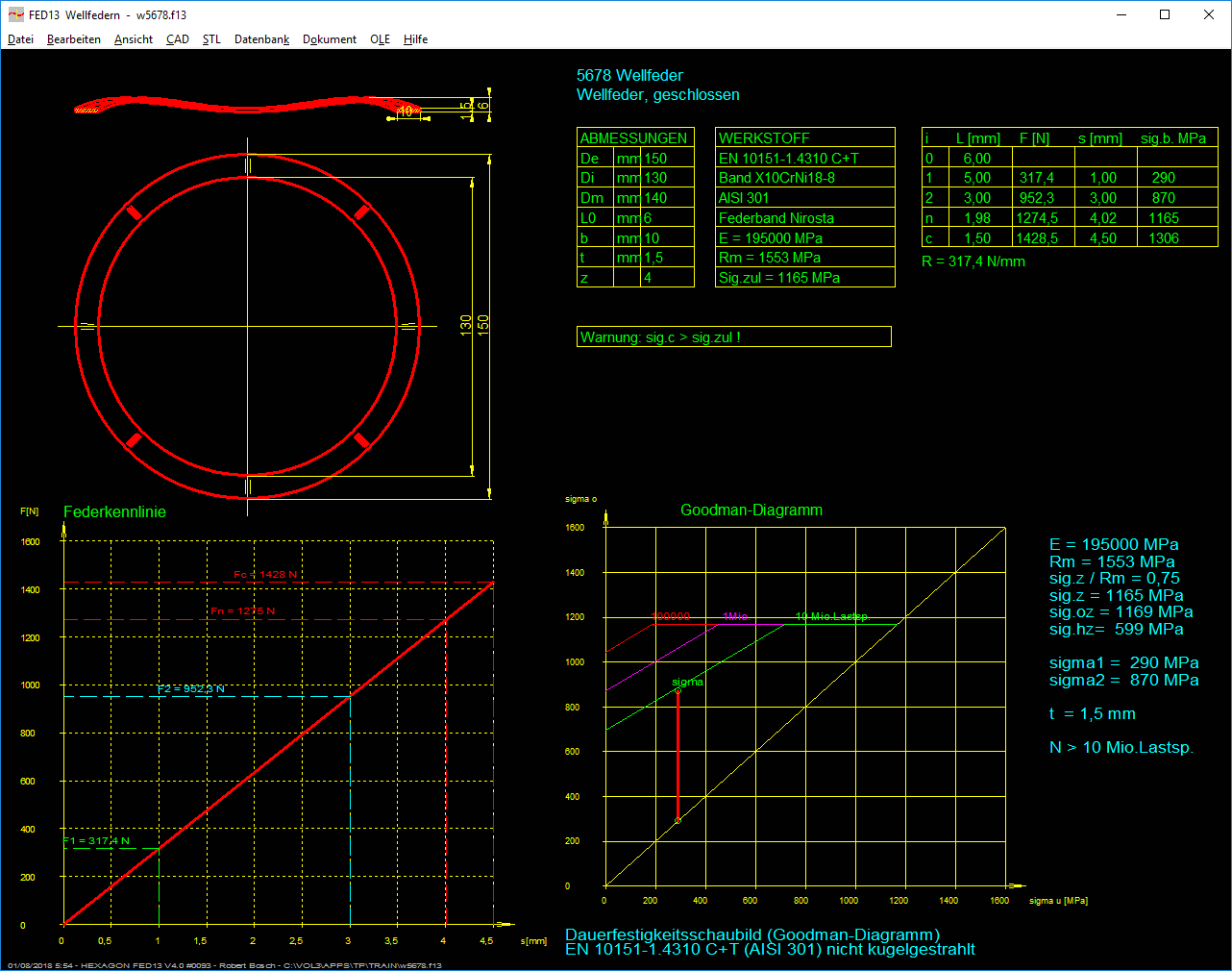

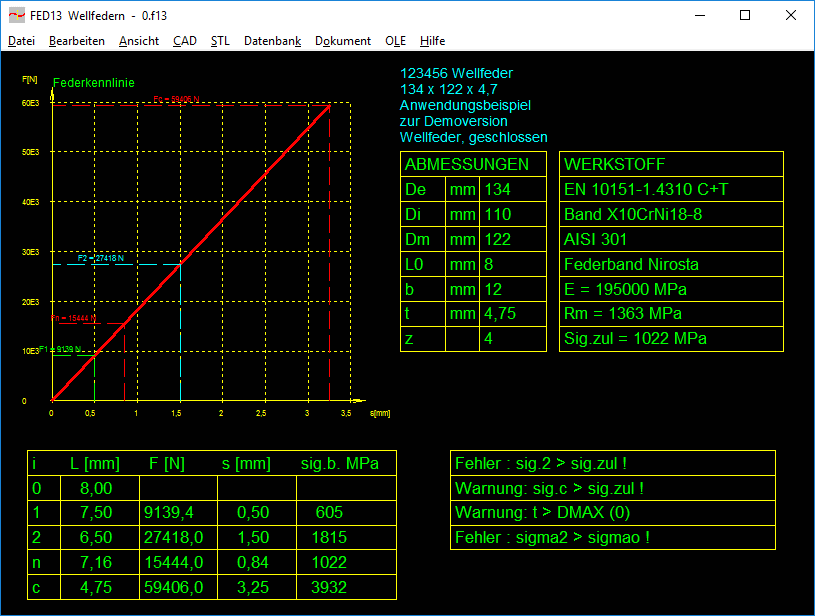

Quick-Ansicht

Die Quick-Ansicht enthält Federkennlinie sowie Tabellen mit den wichtigsten Ergebnissen auf einer Bildschirmseite.

Ausdruck

Die Berechnungsergebnisse mit Federwegen, Federlängen, Federkräften und Biegespannung für die gewünschten Einbaulängen kann man ausdrucken, als HTML-Tabelle abspeichern, oder direkt in MS-Excel übernehmen.

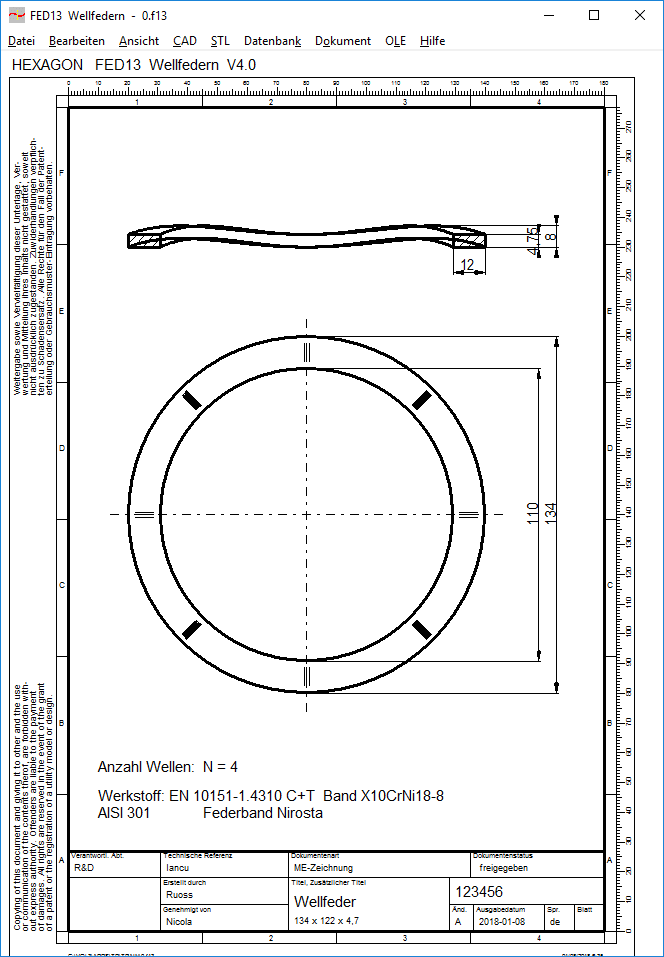

Fertigungszeichnung

Eine komplette Fertigungszeichnung der Wellfeder mit allen Abmessungen wird von FED13 erzeugt. Zeichnungsinformationen und Änderungsindex kann man im Programm eingeben.

HEXAGON-Hilfesystem

Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von Grenzwerten gibt FED13 Fehlermeldungen aus. Zu jeder Fehlermeldung gibt es eine genauere Beschreibungen mit Abhilfemöglichkeiten.

Schnittstellen Export

DXF, IGES, HTML, TXT, DBF, Excel, F13.

Schnittstellen Import

TXT, DBF, Excel, F13.

Lieferumfang

FED13 Programm, Benutzerhandbuch, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung, kostenlose Hotline.

Systemvoraussetzungen

FED13 gibt es als 32-bit und 64-bit Applikation für Windows 7, Windows 8, Windows 10, Windows XP.

Gewährleistung

HEXAGON übernimmt eine Garantie von 12 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose telefonische Einsatzunterstützung und Hotline. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.


FED13 Demoversion herunterladen (615 kB)
