F E D 1 1

Software zur Berechnung von Federringen und Spannhülsen

(C) Copyright 2002-2017 by HEXAGON, Berlin


Berechnung

FED11 berechnet zulässige Federkraft und Durchbiegung von Federringen in Abhängigkeit vom verwendeten Federwerkstoff. Außerdem kann man vom Programm Spannungsverlauf und Biegelinie von Federringen für eine beliebige Federkraft berechnen lassen.



Federabmessungen

Der Drahtquerschnitt kann rund, quadratisch, rechteckig, elliptisch oder oval sein. Neben Durchmesser bzw. Breite und Höhe des Drahtquerschnitts sind Ringdurchmesser und Öffnungsweite des Federringes einzugeben. Spannhülsen werden von FED12 auch berechnet: Rechteckquerschnitt wählen, Federbreite und Banddicke eingeben. Alternativ kann man die Abmessungen aus den mitgelieferten Datenbanken mit Normfederringen nach DIN 7993 wählen.

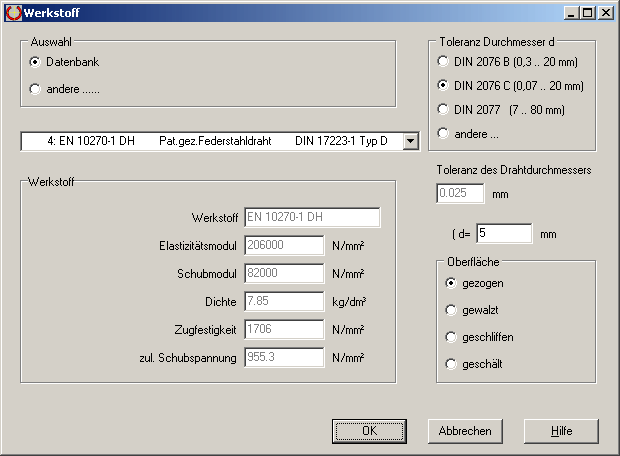

Werkstoffdatenbank

Die Werkstoffdatenbank enthält bereits die meistverwendeten Federstahldrähte. Die Datenbank kann vom Anwender beliebig erweitert werden.

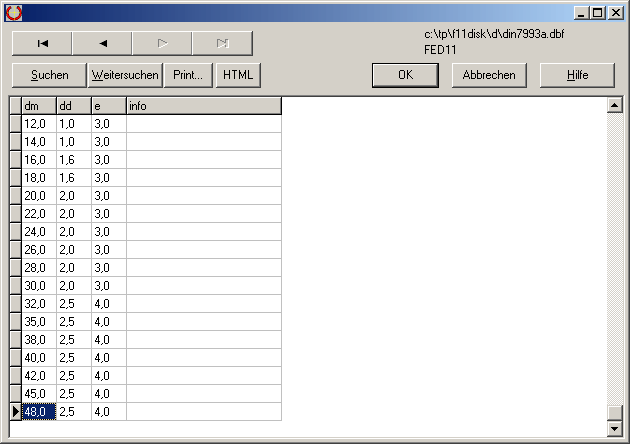

Datenbank mit Norm-Federringen

Norm-Federringe nach DIN 7993A und DIN 7993B können Sie direkt aus der integrierten Datenbank wählen.



Diagramme

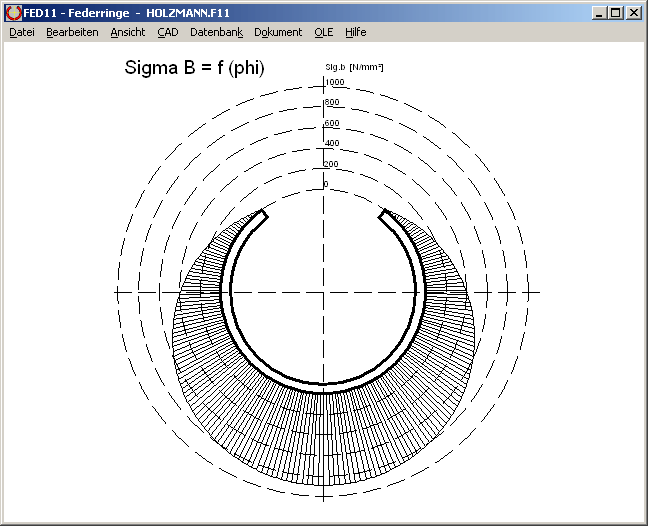

FED11 berechnet den Verlauf von Biegespannung und Durchbiegung entlang des Federrings. Die Diagramme können Sie ausdrucken oder als DXF- Datei bzw. über Zwischenablage in Ihre Dokumentation übernehmen.

Quick-Ansicht

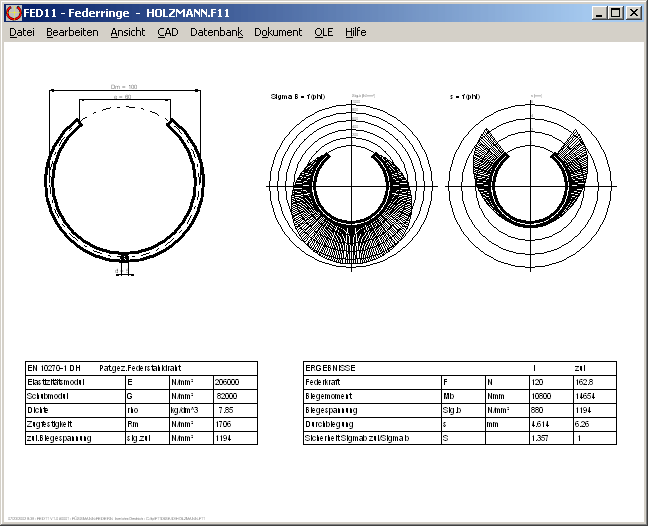

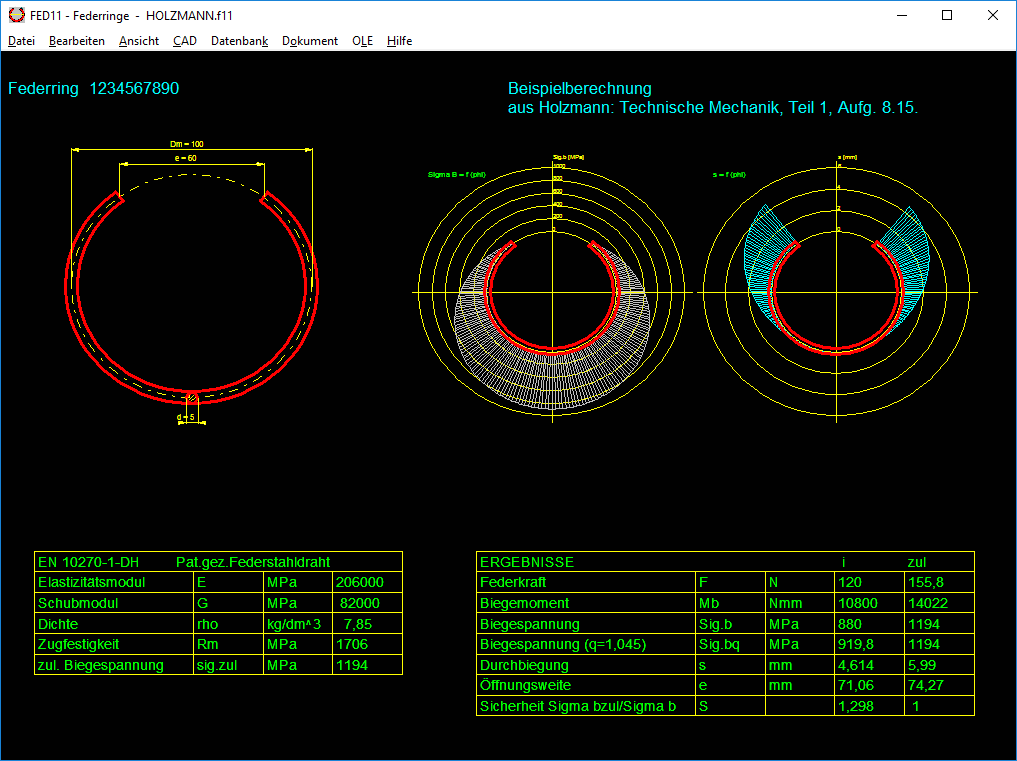

Die Quick-Ansicht enthält Federzeichnung, Diagramme mit Spannungsverlauf und Biegelinie sowie Ergebnistabelle auf einer Bildschirmseite.



Ausdruck

Die Berechnungsergebnisse mit den Extremwerten von Biegemoment, Durchbiegung, Spannungen, Sicherheit, sowie Werkstoffkennwerten und allen Eingabedaten kann man ausdrucken, als HTML-Tabelle abspeichern, oder direkt in MS-Excel übernehmen.



Zeichnung

FED11 generiert eine maßstäbliche Zeichnung des Federrings (mit oder ohne Bemaßung), die Sie direkt in CAD übernehmen können.



Feder unter Last

Bei Eingabe der Federkraft kann man die aufgebogene Feder am Bildschirm darstellen oder maßstäblich in CAD übernehmen.



Animation

In einer Animation wird das Aufbiegen der Feder unter Last am Bildschirm dargestellt.Dabei kann man größte und kleinste Kraft als Start- und Enpunkt der Animation frei bestimmen.

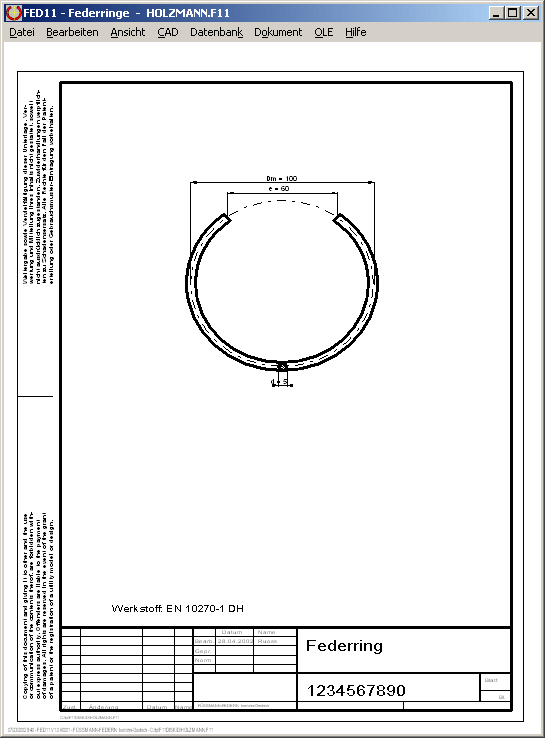

Fertigungszeichnung

Eine Fertigungszeichnung des Federrings mit allen Abmessungen wird von FED11 generiert. Zeichnungsinformationen und Änderungsindex kann man im Programm eingeben.

CAD-Schnittstelle

Alle Zeichnungen und Diagramme können Sie als DXF-oder IGES-Datei direkt in Ihr CAD-System übernehmen.



HEXAGON-Hilfesystem

Für die Erläuterung der Eingabedaten können Sie bei Bedarf Hilfetexte und Hilfebilder anzeigen lassen. Bei Eingabefehlern und Überschreitung von Grenzwerten gibt FED11 Fehlermeldungen aus. Zu jeder Fehlermeldung gibt es eine genauere Beschreibungen mit Abhilfemöglichkeiten.



Lieferumfang

FED11 Programm mit Beispieldateien, Hilfebildern und Hilfetextdatei, Benutzerhandbuch, Lizenzvertrag für zeitlich unbegrenztes Nutzungsrecht mit Updateberechtigung, kostenlose Hotline.



Systemvoraussetzungen

FED11 gibt es als 32-bit und 64-bit Applikation für Windows 10, Windows 7, Windows 8, Windows XP.



Gewährleistung

HEXAGON übernimmt eine Garantie von 24 Monaten dafür, daß die Software die genannten Funktionen erfüllt. Wir gewähren kostenlose telefonische Einsatzunterstützung und Hotline. HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.
