D I 1

Software zur Berechnung von O-Ringen

(C) Copyright 2011-2017 by HEXAGON Software, Berlin, Kirchheim, Neidlingen


Anwendung

DI1 berechnet O-Ring Anwendungen mit radialer Abdichtung außen (Kolben/Zylinder), radialer Abdichtung innen (Welle/Zylinder), und axialer Abdichtung (Gehäuse).


Berechnung

DI1 berechnet die Verpressung des O-Rings unter Berücksichtigung von Toleranzen, Querschnittsverringerung, konzentrischer und exzentrischer Lage (bei radialer Abdichtung).


Datenbank

Die O-Ring Datenbank enthält alle Grössen nach DIN ISO 3601-1 der Klassen A und B für allgemeine industrielle Anwendungen (d2=1,78/2,62/3,53/5,33/6.99mm) sowie die Größen für Luftfahrtanwendungen (d2=1,8/2,65/3,55/5,3/7,0mm)


Auslegung und Nachrechnung

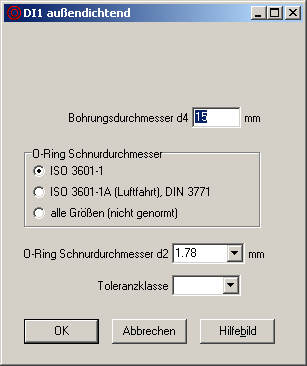

In der Auslegung legt man nur die wichtigsten Einbaumaße fest, DI1 sucht dann einen geeigneten O-Ring aus der Datenbank.

In der Nachrechnung gibt man alle Maße mit Toleranzen ein, und das Programm ermittelt die Beanspruchung. Es können auch nichtgenormte O-Ringe berechnet werden, welche nicht in der Datenbank enthalten sind.


Grenzwerte

Die Ergebnisse werden auf minimal und maximal zulässige Werte von Verpressung, Dehnung, Stauchung, Nutfüllung überprüft. Bei Über- und Unterschreitung werden Fehlermeldungen ausgegeben.


Toleranzen

Eingegebene ISO-Toleranzen nach DIN EN ISO 286 werden von DI1 direkt umgerechnet.


Zeichnungen

Maßstäbliche Zeichnungen von Oring mit Einbaumaßen von Kolben und Zylinder kann man in CAD übernehmen.


Schnittstellen

Alle Zeichnungen und Diagramme können Sie als DXF- oder IGES-Datei in CAD übernehmen. Über OLE-Verbindung wird Datenaustausch mit Excel ermöglicht.

HEXAGON-Hilfesystem

Zu allen Eingaben können Hilfetexte und Hilfebilder eingeblendet werden. Bei auftretenden Fehlermeldungen können Sie sich eine Beschreibung und Abhilfemöglichkeiten anzeigen lassen.

Hard-und Softwarevoraussetzungen

Die DI1-Software gibt es als 32-bit und 64-bit Applikation für Windows XP, Vista, Windows 7, Windows 8, Windows 10.

Info- und Update-Service

HEXAGON-Software wird laufend aktualisiert und verbessert, über Updates und Neuerscheinungen werden Kunden regelmäßig informiert.


DI1 Demoversion für Windows XP, Vista, Win7, Win8, Win10 (658 kB)

DI1 Demoversion (64-bit) für XP-64, Vista-64, Win7-64, Win8-64, Win10-64 (1612 kB)
